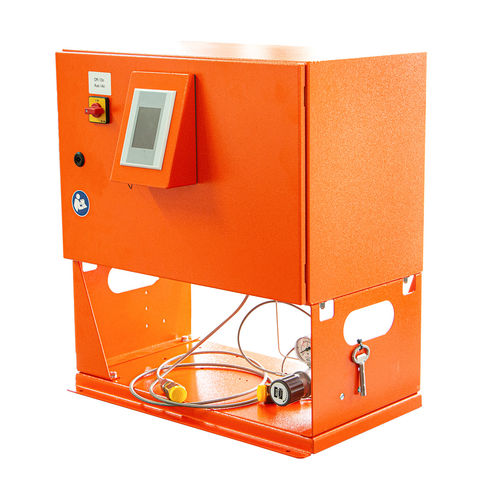

Sistema de monitoramento de gás B169R series

de concentraçãode mediçãoSF6

Tipo de gás : SF6 Sensores : %-Satz in N2 Versão padrão • Mangueiras de conexão com acoplamentos DILO DN8, respectivamente 2 m lang • Manual de operação O aparelho foi desenvolvido para monitorar e registrar a qualidade do gás SF6 em um compartimento. Os seguintes parâmetros de qualidade podem ser determinados com apenas uma medição (dependendo da versão): • Fração de volume de SF6 (%) • Concentração de umidade (°C atmosférico, °C sob pressão, °F atmosférico, °F sob pressão, ppmv, ppmw) • Concentração de SO2 (ppmv) O usuário pode escolher entre três modos de medição: • Medição contínua • Medição de pulso com gravação automática de dados de medição • Medição individual Um pré-requisito para a medição é que o compartimento de gás esteja equipado com dois acoplamentos separados espacialmente. O gás de medição é retirado de um dos dois acoplamentos, armazenado temporariamente na bolsa interna de monitor de gás e bombeado de volta para o compartimento de gás através do segundo acoplamento após a medição. Alternativamente, o acoplamento de saída de gás do aparelho também pode ser conectado a um recipiente externo no qual o gás é coletado após a medição. O monitor de gás caracteriza-se por um manuseio e uso fáceis, com manutenção simples. Todos os sensores de gás são facilmente acessíveis e podem ser trocados em estilo "Plug & Play". O sistema é operado através de um painel de toque colorido de 3,5" com navegação intuitiva no menu. Devido ao uso de acoplamentos de fechamento automático, nenhum SF6 é emitido para o ambiente nem durante a medição, nem durante o bombeamento de devolução.
