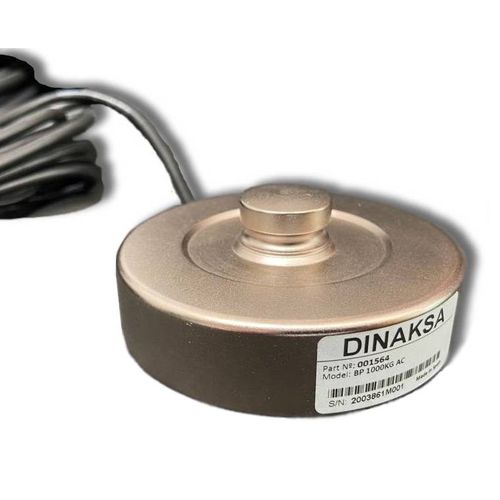

Célula de carga de compressão DKBP

tipo botãostrain gaugeanalógica

CÉLULA DE CARGA DE COMPRESSÃO DKBP Célula concebida para trabalhar em compressão com insensibilidade à desconcentração da carga. Desenho de perfil baixo. Construído em aço-liga, com acabamento em níquel químico, com tratamento anti-corrosão. Nota: esta célula pode ser fornecida com uma tampa inferior. Capacidades: 1, 2, 3, 4, 5, 10, 15, 20, 30, 40 toneladas Especificações técnicas * Carga nominal: 1 a 40t * Sensibilidade: 1.4... 2.0 mV / V * Tolerância de ajuste zero: 5% F.S. * Efeito da temperatura sobre a sensibilidade: 0,044% F.S. * Efeito da temperatura sobre o sinal de zero: 0,035% F.E. * Faixa de temperatura compensada: -10... 40 ºC * Faixa de temperatura de serviço: -20... 60 ºC * Impedância de entrada: 350 Ω ± 3Ω * Impedância de saída: 350 ± 2Ω * Erro de histerese: 0.067% F.E. * Erro de linearidade máxima: 0.04% F.S. * Creep (em 30 minutos): 0,06% F.E. * Tensão máxima de excitação: 12V. * Min. Resistência de isolamento: 4 GΩ * Limite de carga sem perda de características: 150% F.E. * Carga mínima de ruptura: 300% F.E. * Material: Aço-liga * Tratamento acabado: Níquel químico. * Protecção: IP 67 * Tipo de cabo: Ø6 4x0,22mm2 * Comprimento do cabo: 4 m.
