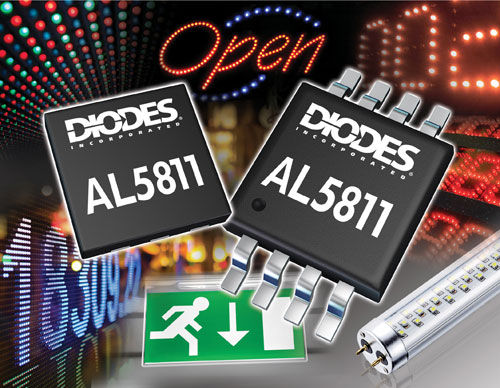

Driver de LED com circuitos integrados AL58xx Series, DLD101
dimerizável

driver de LED com circuitos integrados
driver de LED com circuitos integrados
driver de LED com circuitos integrados
driver de LED com circuitos integrados
Guardar nos favoritos
Comparar


Características

Tipo
com circuitos integrados
Outras características
dimerizável
Tensão de entrada

MÁX: 100 V

MÍN: 0 V

Corrente primária

MÁX: 1.000 A

MÍN: 120 A

Descrição

A AL5801 combina um MOSFET de 100V N-channel com um transistor NPN pré-baseado para criar um driver °C simples e compacto. A corrente °C é ajustada por um resistor externo conectado do pino REXT (4) ao pino GND (6). O transistor interno pré polarizado desenvolve aproximadamente 0,56V através do resistor externo. A saída de drenagem aberta AL5801 pode operar de 1.1V a 100V, permitindo-lhe operar fontes de alimentação de 5V a 100V sem componentes adicionais. A atenuação da corrente °C pela PWM pode ser obtida acionando o pino BIAS (1) com um transistor NPN externo, coletor aberto ou transistor MOSFET de canal N de drenagem aberta. A AL5801 está disponível num pacote SOT26 e é ideal para conduzir correntes °C até 350mA. Funcionalidades Tensão de referência do pino de realimentação VRSET = 0,56V a +25°C -Faixa de temperatura de 40 a +125°C 1.1V a 100V saída de drenagem aberta O coeficiente VRSET de temperatura negativa reduz automaticamente a corrente °C a temperaturas elevadas Acabamento sem chumbo; compatível com RoHS Halogéneo e Antimónio Livre. "Dispositivo "Verde Pacote SOT26 de baixa impedância térmica com armação de chumbo de cobre

---

Catálogos

LED Driver
LED Driver
16 Páginas
