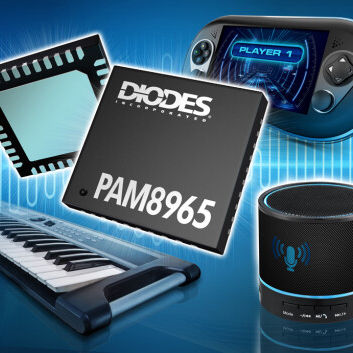

Amplificador de áudio PAM8965

sonorode potênciade comutação

Amplificador de Áudio de Classe D estéreo de 12W com Reforço Síncrono, SSM e Feedback de Áudio Externo O PAM8965 é um amplificador de potência de áudio estéreo Classe-D de altíssima eficiência com um conversor de impulso síncrono integrado. O PAM8965 pode conduzir dois canais com 12W cada em colunas 4Ω. O amplificador integrado pode alcançar uma eficiência do sistema de 92% (em VBAT = 7,4V). O dispositivo consome uma corrente quiescente excepcionalmente baixa (10mA em VBAT = 7.4V) e uma corrente de desligamento muito baixa (0.7μA). O conversor de corrente-modo de reforço integrado fornece potência regulada para um amplificador estéreo Classe-D carregado de características. Estes incluem: Spread spectrum modulation (SSM) para supressão de EMI (áudio e reforço), que permite o uso de filtros de esferas de ferrite baratos. Limite de potência sem clipagem, que usa controle de ganho automático em 41 etapas. Dobra térmica, o que reduz a potência de saída à medida que o chip aquece. Pinos externos de feedback de áudio, que permitem a personalização do som através do design da rede de feedback. Alternativamente, estes pinos podem ser usados para conexão Kelvin a terminais de alto-falantes. Pino GAIN para programar o ganho de áudio em passos de 0,5dB, de modo que não sejam necessários resistores externos para ajustar o ganho, o que pode resultar em erro de ganho. Comutação fora de áudio para o conversor de impulso, o que minimiza o ruído audível proveniente dos componentes da placa. Os recursos de proteção incluem proteção de subtensão e sobretensão no VBAT, proteção de sobretensão no PVDD, proteção de curto-circuito em todas as saídas de áudio, limite de corrente ciclo a ciclo no conversor de reforço, desligamento térmico de todo o sistema, proteção DC para alto-falantes e um pino FLT que fornece uma sinalização de falha. Eletrônica Portátil Altifalantes Bluetooth Altifalantes sem fios
