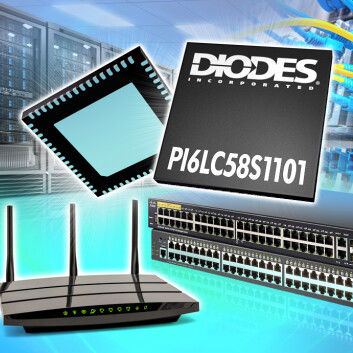

Gerador de relógio programável PI6LC58S1101

11 Saídas HiFlex™ Gerador de Relógio de Rede Ethernet O PI6LC58S1101 é um alvo de gerador de relógios muito baixo para aplicações que exigem ruído de fase extremamente baixo, tais como 10GbE, 40GbE, 100GbE, e 400GbE. Ele usa o projeto PLL LC VCO de propriedade da Diodos para alcançar uma combinação ideal das populares freqüências de relógio em rede e baixo desempenho de ruído de fase, juntamente com alta rejeição de ruído da fonte de alimentação. O PI6LC58S1101 tem quatro bancos de saída que podem ser configurados independentemente para diferentes frequências e diferentes tipos de sinalização de saída com base em pinos de controlo. O método de controle de pinos proporciona uma maneira fácil de configurar o dispositivo ao nível do hardware. 3.Tensão de alimentação 3V Entrada Cristal/CMOS: 25MHz/50MHz Entrada diferencial: 25MHz/50MHz Freqüências de Saída Selecionáveis Quatro Bancos de Saída com Sinalização de Saída Seleccionável: LVPECL ou LVDS Muito baixo RMS Phase jitter: 0.08ps (digite), 156.25MHz (10kHz a 20MHz) Excelente ruído de fase: -145dBc/Hz, 156.25MHz a 100kHz de offset Rejeição de Ruído da Fonte de Alimentação: -55dBc Suporte de Temperatura Industrial: -40°C a 85°C Totalmente livre de chumbo e totalmente compatível com a RoHS Halogéneo e Antimónio Livre. Dispositivo "Verde" Tensão de alimentação - 3,3 Jitter (PS) - 0,08 Tensão de alimentação (PS) - N/A Frequência de saída (MHz) - 25, 50, 125, 156,25, 312,5MHz Tipo(s) de entrada - Cristal Tipo(s) de saída - LVPECL, LVDS Número de Saídas - 11 Frequências Suportadas (MHz) - 25, 50, 125, 156,25, 312,5 Temperatura ambiente ou de junção (°C) - - 40 a 85C
