Interruptor ESD AP22953

de potência

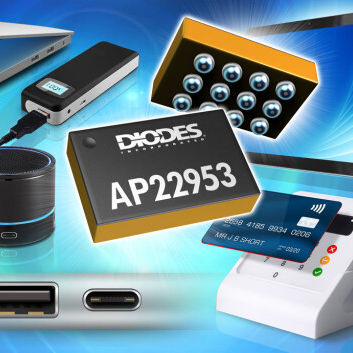

INTERRUPTOR PARA LINHA VBUS COM SOBRETENSÃO, SOBRETENSÃO E PROTEÇÃO ESD O dispositivo AP22953 é uma solução de chip único para proteção de linha VBUS com conector USB 2.0/3.0/Type-C. O interruptor bidireccional MOSFET assegura um fluxo de corrente normal tanto no modo de carregamento como no modo host, enquanto protege os circuitos internos das condições de sobretensão no pino VBUS_CON. No pino VBUS_CON, o equipamento possui proteção contra sobretensão até 30V. Após o pino #EN ser puxado para baixo, o AP22953 conta 20ms antes de ligar o MOSFET através do retardo de arranque suave. O pino #ACK indica que o MOSFET está totalmente ligado. A interface típica da aplicação para o AP22953 é a linha VBUS em conectores USB. Os equipamentos finais típicos para o AP22953 incluem smartphones, tablet PCs, wearables e sistemas EPOS (electronic-point-of-sale). O AP22953 também pode ser usado com outros dispositivos que usam um interface de 5V power rail. A proteção contra sobretemperatura desliga o interruptor a 145°C (típico). O AP22953 está disponível na escala de pastilha de nível W-WLB2013-12 1.988mm x 1.288mm x 0.64mm com laminado na parte de trás. Smartphones Tablet PCs Vestíveis Sistemas de pontos de venda electrónicos (EPOS) Protecção contra sobretensões IEC61000-4-5 >100V Integrado 39mΩ (digite) Switch N-Channel MOSFET Proteção contra sobretensão (OVP) em VBUS_CON Até 30VDC Habilitação de entrada integrada e sinal de status de saída Proteção contra sobretemperatura (OTP) ESD Proteção Modelo do Corpo Humano >4kV Modelo do Dispositivo Carregado >1kV IEC61000-4-2 Descarga de ar >15kV IEC61000-4-2 Descarga de contato >15kV otalmente livre de chumbo e totalmente compatível com o RoHS Halogéneo e Antimónio Livre. Devic "Verde"
