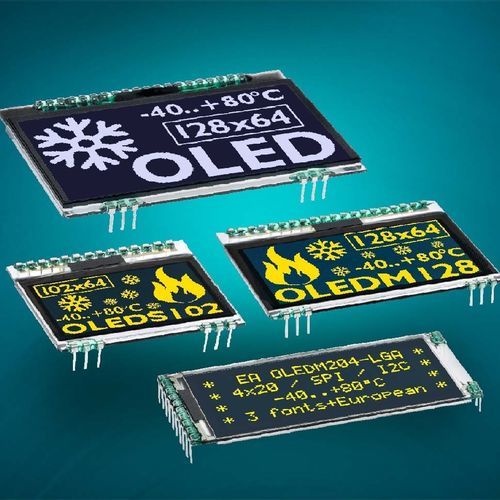

Módulo de visualização com tela sensível ao toque EA OLED series

com tecnologia capacitiva projetadaOLEDPMOLED

A primeira família de ecrãs OLED com pinos do mundo está agora disponível! Os pinos com passo de 2,54 mm permitem uma conceção muito mais rápida e fácil; basta colocar o ecrã diretamente numa placa de ensaio e aplicar. Mais do que isso: mesmo na produção em massa, os pinos facilitam automaticamente todas as necessidades de montagem. Não é necessária qualquer construção mecânica: basta soldar o ecrã numa placa de circuito impresso ou numa ficha com tomadas. Mas há mais pormenores que convencem: Topo. -40...+80°C (-40...+176°F) do frio glacial ao calor abrasador ângulo de visualização extremamente amplo de mais de 170° contraste > 1:1000 tempo de resposta do ecrã típico de 10µs (mesmo a -40°C) Estes ecrãs são fornecidos com um controlador integrado e suportam diretamente os barramentos SPI e I²C. A fonte de alimentação é de 3,3V (alguns como fonte única). Com a sua conhecida interface paralela de 4 e 8 bits, os novos ecrãs OLED são semelhantes à norma HD44780. É a rapidez com que nunca se montou um ecrã! Com a placa de teste EA 9781-2USB. Ligue a placa de teste ao PC, instale o controlador USB e ligue o ecrã. Imediatamente verá algumas imagens de demonstração no seu ecrã OLED. As imagens individuais (monocromáticas) podem ser visualizadas facilmente através da operação de arrastar e largar. A interface SPI do ecrã está ligada a alguns ilhós e pode ser utilizada em qualquer altura com o seu próprio sistema µC
