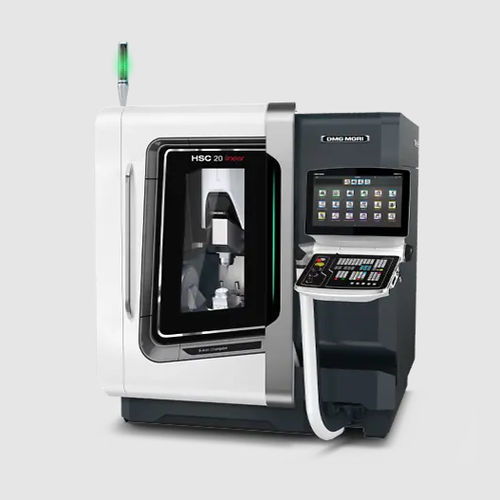

Centro de usinagem de 5 eixos HSC 20 linearverticaltipo pórticocom mesa rotativa
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- tipo pórtico, com mesa rotativa
- Cone
- HSK-E32, HSK-E40
- Aplicações
- para aplicações médicas
- Outras características
- de precisão, HSM, compacto, de alta potência
- Curso X
200 mm
(7,87 in)- Curso Y
220 mm
(8,66 in)- Curso Z
280 mm
(11,02 in)- Velocidade de rotação
42.000 rpm, 60.000 rpm
(263.894 rad.min-1, 376.991 rad.min-1)- Altura máx. das peças
200 mm
(8 in)- Capacidade máx. da mesa
100 kg
(220 lb)
Descrição
Espaço compacto de apenas 3,5 m2 e design Gantry (portal em Y) para otimização da queda de chips
Mesa giratória NC opcional com rotação de -15° a 130° (eixo A), eixo C 360° infinito
A mais alta dinâmica com aceleração >2g e estabilidade absoluta a longo prazo
Accionamentos lineares em X / Y / Z com aceleração > 2 g
accionamentos 50% mais fortes no eixo A
Coluna de compósito mineral estável, optimizada por FEM e com amortecimento de vibrações
Magazine linear integrado PH 10 | 100 com max. 99 lugares para paletes (peso de manuseamento máx. 10 kg)
Área de implantação compacta com apenas 6 m²
Integração flexível de todos os sistemas de fixação disponíveis
Módulos de expansão específicos do cliente disponíveis a pedido
---
