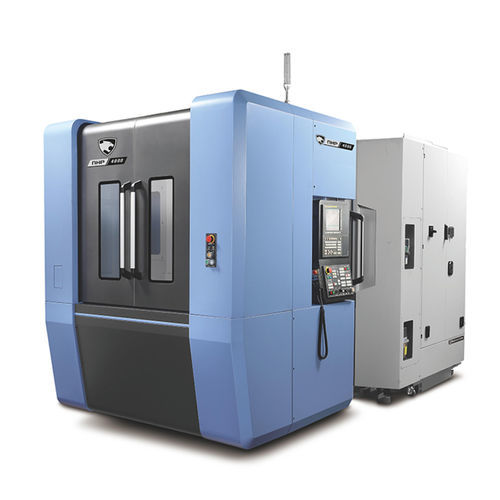

Centro de usinagem CNC de 3 eixos NHP serieshorizontalde coluna40 ferramentas
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- horizontal
- Estrutura
- de coluna
- Número de ferramentas
- 40 ferramentas
- Outras características
- de alto desempenho, de alta produtividade, compacto, de alta potência, de alta precisão, de alta rigidez, com trocador de pallet, com trocador automático de ferramentas
- Curso X
560 mm, 730 mm, 800 mm, 1.050 mm, 1.400 mm
(22,05 in, 28,74 in, 31,5 in, 41,34 in, 55,12 in)- Curso Y
640 mm, 730 mm, 750 mm, 900 mm, 1.200 mm
(25,2 in, 28,74 in, 29,53 in, 35,43 in, 47,24 in)- Curso Z
660 mm, 880 mm, 900 mm, 1.000 mm, 1.370 mm
(25,98 in, 34,65 in, 35,43 in, 39,37 in, 53,94 in)- Velocidade de rotação
10.000 rpm, 15.000 rpm, 20.000 rpm
(62.832 rad.min-1, 94.248 rad.min-1, 125.664 rad.min-1)- Potência
MÍN: 18,5 kW
(25,15 hp)MÁX: 55 kW
(74,78 hp)- Velocidade de avanço no eixo X
50 m/min, 60 m/min
- Velocidade de avanço no eixo Y
50 m/min, 60 m/min
- Velocidade de avanço no eixo Z
50 m/min, 60 m/min
- Capacidade máx. da mesa
400 kg, 500 kg, 800 kg, 1.500 kg, 2.000 kg
(882 lb, 1.102 lb, 1.764 lb, 3.307 lb, 4.409 lb)- Peso total
9.700 kg
(21.384,84 lb)- Comprimento total
MÍN: 4.950 mm
(194,9 in)MÁX: 7.878 mm
(310,2 in)- Largura total
2.300 mm, 2.680 mm, 3.375 mm, 3.930 mm, 4.375 mm
(90,6 in, 105,5 in, 132,9 in, 154,7 in, 172,2 in)- Altura total
MÍN: 2.690 mm
(105,9 in)MÁX: 3.803 mm
(149,7 in)
Descrição
As máquinas da série NHP são produtivas, eficientes e económicas. Com o seu tamanho compacto e com guias lineares de elevado desempenho e fusos potentes, as máquinas NHP proporcionam elevadas taxas de remoção de material - dia após dia... dia após dia.
Fiabilidade
Excelente capacidade de maquinação
Estabilidade
O corpo principal tem uma estrutura de parede dupla que evita fugas de líquido de refrigeração e é fácil de manter.
A estrutura do leito de guia em degraus que suporta a coluna tem uma configuração rígida... levando a melhores precisões e a uma maquinação mais eficiente e eficaz.
Todos os eixos estão equipados com guias lineares de rolos
Sistema de extensão de paletes
Sistema de Paletes Lineares (LPS)
Sistema de paletes múltiplas (MPS)
---
VÍDEO
Catálogos
NHP series
28 Páginas
NHP 4000/5000
20 Páginas
