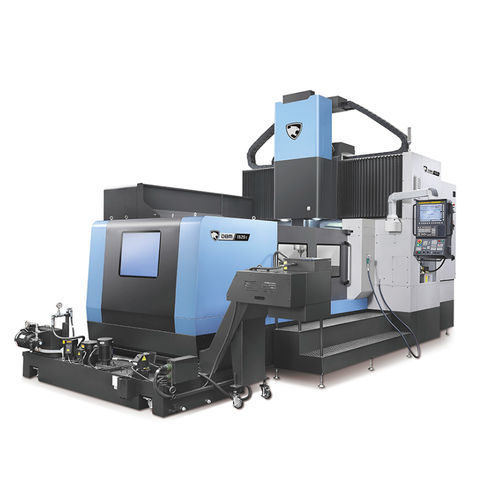

Centro de usinagem CNC de 3 eixos DBM 1525sverticalde coluna duplaISO 50
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- de coluna dupla
- Cone
- ISO 50
- Número de ferramentas
- 40 ferramentas
- Função adicional
- de corte
- Aplicações
- para moldes, para peças de grandes dimensões
- Outras características
- de alta velocidade, de alta precisão, de alta rigidez, com trocador de ferramentas
- Curso X
2.800 mm
(110,24 in)- Curso Y
1.350 mm
(53,15 in)- Curso Z
750 mm
(29,53 in)- Velocidade de rotação
12.000 rpm
(75.398 rad.min-1)- Potência
25 kW, 30 kW
(33,99 hp, 40,79 hp)- Velocidade de avanço no eixo X
16 m/min
- Velocidade de avanço no eixo Y
16 m/min
- Velocidade de avanço no eixo Z
16 m/min
- Capacidade máx. da mesa
10.000 kg
(22.046 lb)- Peso total
28.000 kg
(61.729,43 lb)- Comprimento total
4.395 mm
(173 in)- Largura total
8.220 mm
(323,6 in)- Altura total
4.360 mm
(171,7 in)
Descrição
A série DBM s foi concebida de forma ideal para a maquinação de moldes de tamanho médio a grande, tais como moldes para automóveis, máquinas de moldagem por injeção ou moldes de prensa. Está equipada com uma estrutura de coluna dupla e uma guia de caixa do eixo Z para garantir segurança e fiabilidade.
Fiabilidade
Excelente capacidade de maquinação
Estão instalados vários sensores de deslocamento térmico para minimizar o desvio corretivo do deslocamento térmico para o fuso/estrutura, conseguindo uma maquinação de alta precisão
Dispositivo relacionado com o eixo de transferência para garantir a exatidão da precisão
Guias lineares de rolos para aumentar a rigidez e garantir alta precisão do sistema de transferência linear
Tempo de troca de ferramenta reduzido devido à adoção de um ATC tipo CAM (standard)
---
