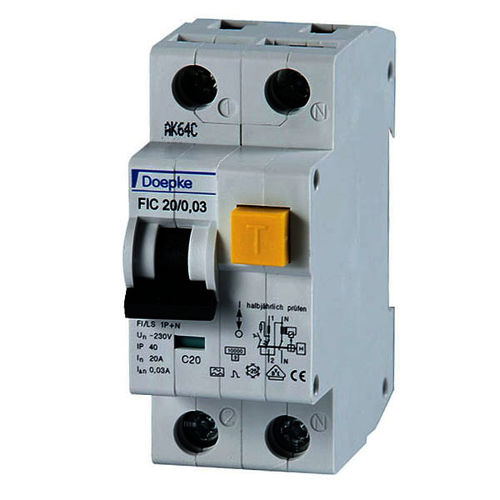

Interruptor diferencial residual de sobrecorrente FIC 10/0,03/1+N-A

modularem caixa moldada

Os disjuntores operados atuais residuais com proteção integral da sobrecarga (RCBO) são disjuntores diminutos com desengates atuais residuais para sistemas de protecção no caso de um short-circuit e de uma sobrecarga como por as exigências da parte 430 do VDE 0100, e para pessoas de protecção, animais de exploração agrícola e artigos materiais no caso das correntes do escapamento da terra como por a parte 410 do VDE 0100. O tropeço da sobrecarga ocorre em correntes na escala da sobrecarga com lento-funde, desengate bimetálico heat-sensitive e em correntes do short-circuit com um desengate instantâneo eletromagnético. RCBOs com característica residual A da corrente é independente da tensão dos canos principais e permite a deteção de correntes sinusoidaas da C.A. e de correntes de pulsação do resíduo da C.C. RCBOs com tropeço de C característico é primeiramente apropriado para circuitos de poder com correntes switch-on ou máximas elevadas, porque seu valor do desengate do short-circuit é cinco a dez vezes a corrente avaliado. Os dispositivos padrão são pretendidos para circuitos de monitoração com uma tensão avaliado do resp de 230 V. 400 V e uma freqüência avaliado de 50 hertz, alguma série 60 hertz. O FIB e FIC desta série são distinguidos por uma capacidade avaliado elevada do interruptor do kA 10. Estão disponíveis como as variações 1+N.
