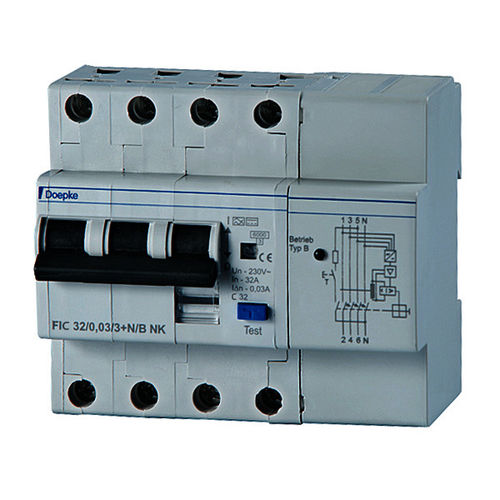

Os disjuntores operados atuais residuais com proteção integral da sobrecarga (RCBO) são disjuntores diminutos com desengates atuais residuais para sistemas de protecção no caso de um short-circuit e de uma sobrecarga como por as exigências da parte 430 do VDE 0100, e para pessoas de protecção, animais de exploração agrícola e artigos materiais no caso das correntes do escapamento da terra como por a parte 410 do VDE 0100. O tropeço da sobrecarga ocorre em correntes na escala da sobrecarga com lento-funde, desengate bimetálico heat-sensitive e em correntes do short-circuit com um desengate instantâneo eletromagnético. RCBOs com característica atual residual B detecta correntes residuais lisas da C.C. assim como todo tipo restante correntes residuais de B como por IEC 60755. A unidade da avaliação integrada com esta finalidade exigiu uma tensão de funcionamento tomada da fonte de canos principais. A fonte de alimentação correta à unidade da avaliação é assegurada quando a tensão entre os condutores dos canos principais é? O tipo correntes residuais de 50 V. de A é detectado não obstante a tensão dos canos principais. Além disso, este RCBOs detecta completamente correntes residuais de todas as freqüências até 100 quilohertz. Com a escala de freqüência larga para a deteção atual residual, estes dispositivos mais do que cumprem as exigências para os padrões de projeto aplicáveis para o tipo B ou disjuntores atuais residuais de B+. Para interruptores com curva característica NK, a resposta de freqüência atual de tropeço funciona abaixo dos níveis de tolerância humanos para correntes de choque com freqüências diferentes. Para interruptores com uma corrente residual avaliado de 30 miliampères, a segurança pessoal extensiva é conseguida mesmo com correntes residuais acima da freqüência avaliado
---
