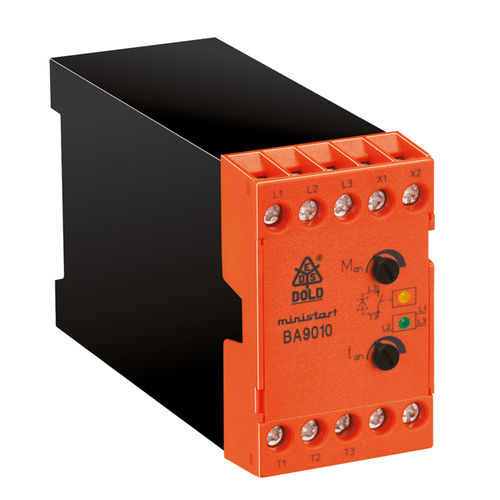

Chave de partida suave para motor MINISTART | BA 9010

eletrônicamonofásica

Aumenta a vida útil de motores de gaiola de esquilo e acionamentos mecânicos - Facilmente instalado em instalações existentes - 1 controle de fase - Para motores até 5,5 kW (BA 9010) e até 11 kW (BN 9011) - Semicondutores conectados após softstart - Tempo de rampa e binário de arranque ajustáveis - indicação LED - Montagem em trilho DIN - BA 9010: largura 45 mm BN 9011: largura 100 mm Aplicações - Motor com engrenagens, correia ou acionamento por corrente - Ventiladores, bombas, sistemas de transporte, compressores - Acionamentos de portas, máquinas de empacotamento - Limitação da corrente de arranque em motores monofásicos Função Os arrancadores suaves são dispositivos electrónicos concebidos para permitir o funcionamento monofásico ou Motores de indução trifásicos para um arranque suave. BA 9010 / BN 9011 lentamente aumenta a corrente numa fase, permitindo assim o binário do motor isto reduz a tensão mecânica na máquina e reduz a pressão sobre a mesma evita danos ao material transportado. Quando o motor atinge a velocidade máxima, os semicondutores em BA 9010 / BN 9011 são conectados para evitar perdas internas de energia e acúmulo de calor. Princípio de funcionamento Para aplicações directas em linha ou em estrela delta a 400 V, terminais L1, L2, L3 estão ligados ao contactor de rede, os terminais X3, X4 devem ser e o motor ligado aos terminais T1, T2, T3. Assim que o estiver ligada aos terminais L1, L2, L3 o arranque suave terá início. O potenciómetro "tan" (0,5 - 5 seg.) ajusta o tempo de rampa (tempo em que o motor para obter a velocidade máxima) e o potenciómetro "Man" ajusta a tensão de arranque (0 - 70 % nomV). Quando o softstart estiver completo, o semicondutor interno é automaticamente ligado em ponte.
