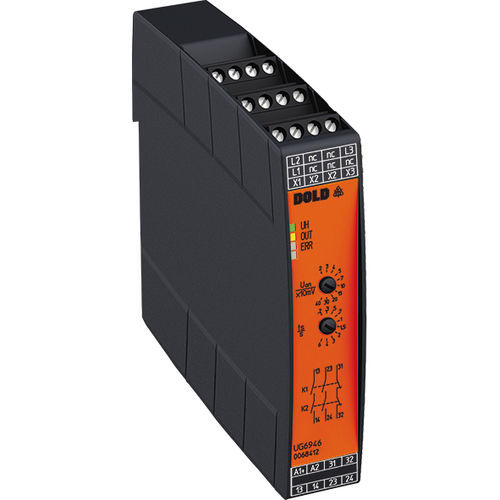

Motor de partida para motor UG 6946

de tensãotrifásicotrifásico

Descrição do produto O monitor de paragem seguro e sem sensores UG 6946 é adequado para detetar a paragem de motores eléctricos trifásicos e monofásicos, independentemente do sentido de rotação. Isto significa que não são necessários sensores como encoders ou sensores de proximidade. O monitor de paragem mede a tensão induzida do motor em repouso. Se a tensão induzida se aproximar de 0, isto significa que o motor está parado para o dispositivo e o relé de saída é ativado. Com uma largura de apenas 22,5 mm, a UG 6946 pode ser colocada no painel de controlo, mesmo em condições de espaço reduzido, permitindo uma fácil montagem posterior. Para a implementação de diferentes modos de funcionamento, o monitor de paragem oferece ainda a possibilidade de fazer uma ponte entre a monitorização da paragem (muting). Caraterísticas técnicas Largura: : 22,5 mm Classificação: : Sem sensor Cat. / PL de acordo com EN ISO 13849-1: : 4/e SIL CL de acordo com a norma IEC/EN 62061: : 3 Tensão nominal: : DC Corrente térmica Ith máx.: : 5 A 1- / 2-canais: : 2 Tensão do motor de medição máx.: : 690 V Contactos de saída guiados à força máx.: : 2 contactos NA, 1 contacto NC Tipo: : UG 6946 Vantagens - Sem sensor e seguro - Tempo de reação rápido - Fácil de reequipar - Combinado com o interbloqueio SAFEMASTER STS - Proteção contra manipulação através de uma tampa transparente selável sobre os interruptores de ajuste Caraterísticas - De acordo com - Perf. Nível (PL) e e categoria 4 de acordo com EN ISO 13849-1, EN 61800-5-2 - Nível de segurança SIL (SIL CL) 3 de acordo com a norma IEC/EN 62061 - Nível de Integridade de Segurança (SIL) 3 de acordo com IEC/EN 61508, IEC/EN 61511 e EN 61800-5-2 - Deteção segura de paragem em motores trifásicos e monofásicos - Não são necessários sensores externos - Independente da direção - Deteção de fios partidos
