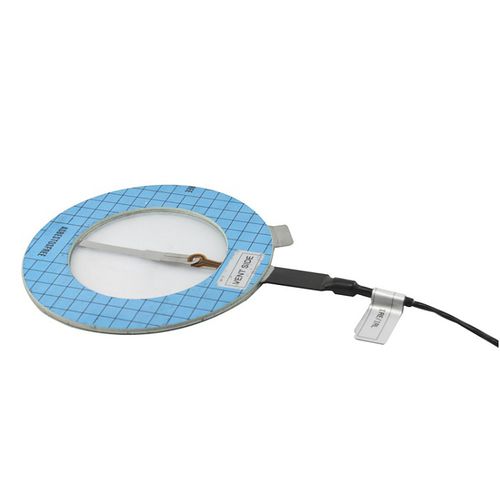

Indicador de alarme para disco de ruptura IRL

O sensor de ruptura tipo DonadonSDD IRL é um instrumento simples e eficaz para a deteção de fraturas do disco de ruptura. O detetor é instalado entre o recipiente do lado da descarga e o flange a jusante do dispositivo de segurança, em substituição da gaxeta tradicional. Os cabos do sinalizador de alarme são ligados ao sistema de segurança das instalações através duma barreira intrinsecamente segura e em conformidade com as caraterísticas elétricas do sensr (tensão máxima 24V CC e corrente máxima 50 mA) e a classificação da zona. O detetor é composto por um sensor elétrico simples montado em um atuador constituído por: um anel em aço inoxidável uma membrana em PTFE perfurada e gaxetas: padrão em fibra aramídica disponíveis também em grafite, PTFE Em caso de ruptura do disco, o circuito de cobre do sinalizador IRL é interrompido e consequentemente o fluxo da corrente é interrompido, permitindo aos aparelhos ligados assinalar a abertura do disco de ruptura. O sensor IRL tem a caraterística de detectar eventuais perdas do disco de ruptura graças a membrana não perfurada. O sensor IRL é classificado como "construção elétrica simples" e está em conformidade com a Diretiva Europeia 2014/34/UE (ATEX). A zona em que pode ser instalado depende do tipo de barreira: barreira Ex ia --> zonas 0; 20; 1; 21; 2; 22 barreira Ex ib --> zonas 1; 21; 2; 22 A instalação deve estar em conformidade com a norma EN 60079-14.
