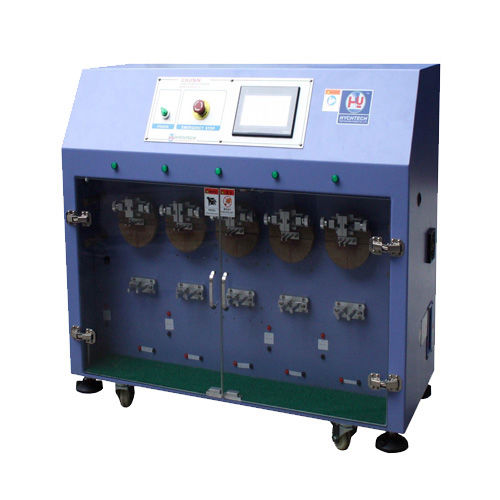

Testador de curvar RS-8105A-5

de cabos

É adequado para teste de flexão de cabo de fone de ouvido, cabo USB, cabo multi-core, cabo de comunicação, cabo plano e cabo de sinal. O método de teste é o seguinte: uma extremidade do fio-máquina é curta, fixada no disco rotativo e rodada para a esquerda e para a esquerda e direita sob uma certa carga de elevação, de modo a avaliar se o fio-máquina tem boa condução após N momentos de teste. Padrão de teste: Procedimento de teste de flexão de cabos EIA-364-41D para conectores elétricos. Especificações: Modelo: RS-8105A-5 Sistema de controle : Adota tela sensível ao toque Japan OMRON® e Mitsubishi® PLC, e cada estação funciona de forma independente Conduz: Servo motor CA Panasonic® do Japão Velocidade de teste: 1~60cpm±2cpm Faixa de ângulo de teste: Normalmente 0~±90° ou 0~±180°, o ângulo de rotação do jig concêntrico não é limitado O menor ângulo de visualização: 1° Ajuste dos ciclos de teste: 1~99999999 ciclos Tempo de teste de lote: 1~10 minutos Vara guia: R1.5-R12MM Diâmetro do disco rotativo: 100mm Peso: 50g, 100g, 150g, 250g, 300g, 500g (todos os seis) Tamanho da máquina: L980xD460xH940mm Peso da máquina: 185kg Fonte de alimentação: AC220V 50HZ 10A Características: ●It é acionado por servo motor CA Panasonic, com alta precisão, posicionamento preciso, baixo ruído, e pode ser usado por um longo tempo ±180°, erro: ±1°. ●The as condições de teste são todas definidas pelo ecrã táctil: ajuste do ângulo, velocidade, tempos de teste, tempos medidos, tempo de espera de rotação, Após testar N vezes, fique durante N minutos. ●Five Os cabos podem ser testados ao mesmo tempo. O grupo ●Each está equipado com linha de teste de sinal (teste de condução) e luz indicadora, uma vez que o fio é quebrado (o sinal do circuito não pode ser formado), o indicador da estação de corrente estará desligado e a contagem será interrompida.
