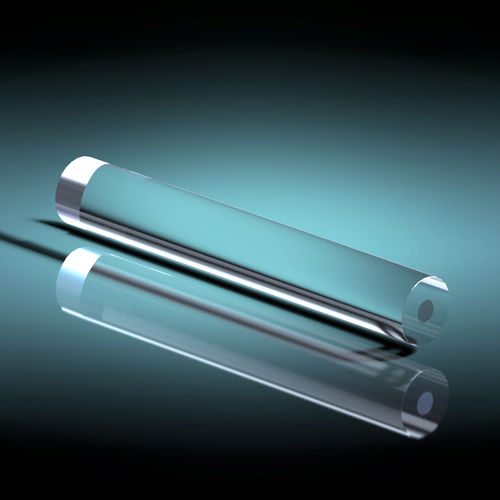

Lente cilíndrica D-148-03 series

em forma de bastãoem sílica fundidavisível

As microlentes cilíndricas Doric GRIN em forma de fibra ou de bastão são microlentes limitadas por difração com diâmetros precisos e uma qualidade de superfície insuperável. Quando iluminadas lateralmente, estas fibras actuam como lentes cilíndricas perfeitas de 0,5 NA. O revestimento de sílica fundida e o núcleo de índice de gradiente destas lentes suportam temperaturas muito elevadas (a sua temperatura de transição é de aproximadamente 1100°C). Podem ser utilizadas para luz visível e infravermelha próxima. Estas lentes são retiradas de pré-formas maiores, como as fibras ópticas, e depois cortadas com os comprimentos desejados. A sua secção transversal redonda proporciona um grande campo de visão e simplifica o procedimento de alinhamento com os díodos laser. A maior parte dos erros de posicionamento resultam em simples erros de focagem e de direção do feixe. Isto conduz a uma pesquisa eficaz da melhor focagem, conveniente para o posicionamento automático ou manual. Estas lentes podem ser utilizadas como colimadores de eixo rápido para díodos laser individuais ou para construir conjuntos de lentes cilíndricas para barras de díodos laser. Suponhamos que o passo das barras de díodos laser ou a distância entre as barras de díodos laser é inferior ao diâmetro da lente. Nesse caso, os bordos da lente podem ser rectificados, até um certo ponto, para a largura desejada. O núcleo da lente é feito de um material patenteado de índice graduado. A informação sobre o seu perfil de índice só está disponível mediante a assinatura de um acordo de não divulgação.
