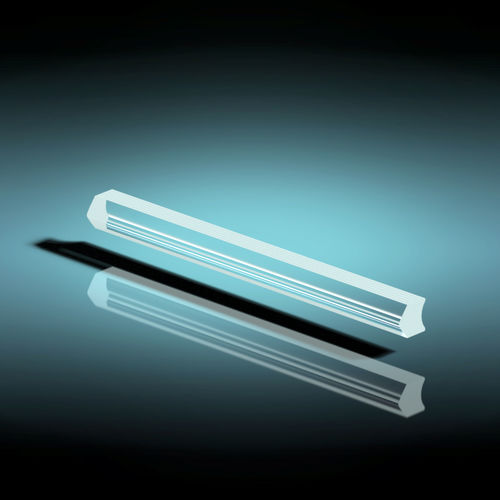

Lente cilíndrica D142-040 series

em vidroacilíndricapara laser

A faceta emissora do díodo laser de modo único tem normalmente 1 mícron de altura e 3-5 mícrones de largura. O seu feixe de saída é altamente divergente na direção denominada "eixo rápido", perpendicular ao emissor, e menos divergente ao longo da faceta ou "eixo lento". A colimação de um feixe assimetricamente divergente com uma combinação de lentes de colimação de eixo rápido e lento, ou lentes FAC e SAC, produz uma secção transversal retangular do feixe que não é conveniente para todas as aplicações. Em alternativa, a lente redutora de eixo rápido (FAR) colima o eixo rápido de um feixe de díodo laser com a sua superfície acilíndrica convexa. De seguida, a sua superfície cilíndrica côncava reintroduz a divergência do feixe de eixo rápido igual à do eixo lento. A espessura adequada da lente trata do astigmatismo do feixe. O emparelhamento do redutor de eixo rápido com uma lente rotacionalmente simétrica produz um feixe colimado e redondo.
