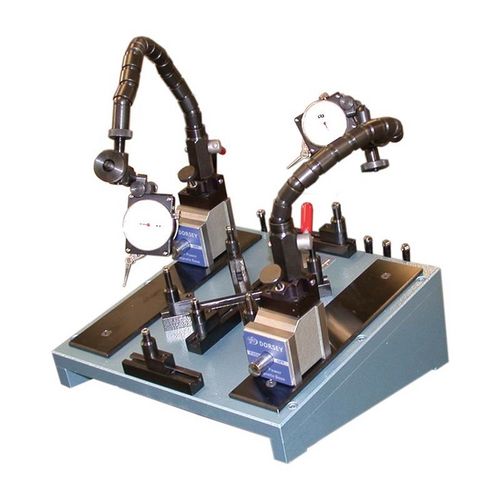

Banco de ensaio de concentricidade CPF

para materiaismecânico

O rotoredondo é uma luminária regulável utilizada para verificar as concentricidades, a excentricidade e ou TIR de uma ou mais superfícies até um diâmetro básico. Três rolamentos de precisão definem o plano primário do ponto zero e suportam o peso da peça, enquanto 2 rolamentos de rolos montados na base angular definem o ponto zero circular. Em seguida, os indicadores entram em contato com a peça enquanto ela está sendo girada para determinar vários parâmetros. A Dorsey também fabrica uma linha de Roto Rounds para serviços pesados com maior capacidade de peso e acessórios de concentricidade portáteis para uso se sua peça não puder ser colocada em uma luminária CPF. Contacte-nos para mais detalhes. Características da Luminária CPF: .0001" grad. indicador de teste de duplo mostrador de grande formato .00005" grad. indicador de teste de duplo mostrador de grande formato Dois conjuntos de rolamentos de carga ajustáveis (3 cada) Dois conjuntos de rolamentos bancários (2 cada) Rolamento número 9028 .25" OD x .12" de espessura Rolamento número 2426 .312" OD x .12" de espessura Placa de base com ângulo de 15 Conjunto de ferramentas com suporte Caixa de arrumação de madeira
