Dispositivo supervisor de isolamento para rede CA SRI/D2

para sistema trifásicopara rede de BTpara redes elétricas monofásicas

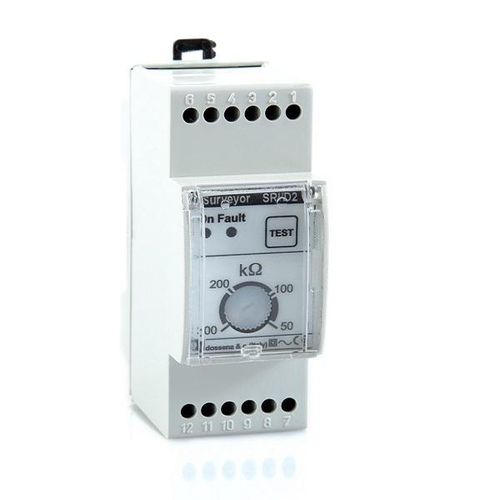

SRI/D2 é um dispositivo utilizado para o controle permanente do isolamento de redes monofásicas ou trifásicas com neutro isolado da terra ou sem neutro. O dispositivo funciona segundo o princípio de aplicação de uma tensão de medição contínua entre a rede sob controle e a terra. O dispositivo medirá a corrente que o sistema absorve após a aplicação desta tensão. A relação tensão aplicada/corrente detectada determina o valor real da resistência de isolamento do sistema O painel frontal mostra as indicações do dispositivo em serviço e falha, o botão de teste e a indicação do limite de intervenção. controle com injeção de tensão DC rede elétrica para controlar: AC ≤400Vca 1 limite de intervenção Ajuste de corrida: 50÷300 KΩ Visor LED 1 contato NO-C-NC
