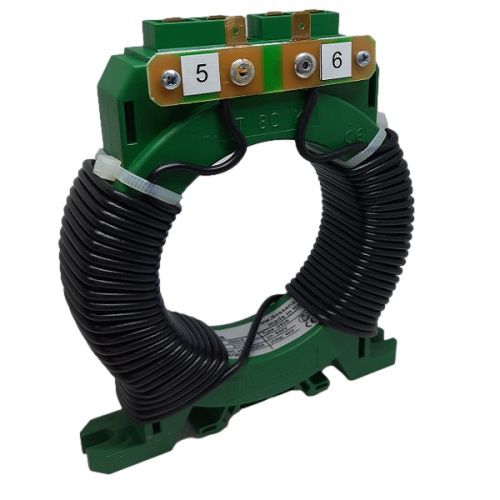

Transdutor de corrente toroidal D80S

para trilho DINpara montagem em painelCA

Os transdutores do tipo somador, série D80S, são usados ​​em combinação com os relés diferenciais DER3 onde os transdutores tradicionais são insuficientes para abranger todos os condutores do circuito primário. É necessário instalar um transdutor amperométrico (TAB) para cada fase e um para o neutro (quando disponível) com relação de transformação igual ao “valor da corrente do disjuntor”/5. Todas as saídas S1-S2 do TAB devem ser colocadas em paralelo e conectadas aos terminais 5-6 do toróide somador D80S. Recomenda-se definir um limite de intervenção I∆n do relé diferencial não inferior a 1/100 da corrente nominal dos TABs (estes últimos devem ser da classe 0,5 e com potência superior a 10VA)
