Dispositivo supervisor de isolamento com localização de falhas de isolamento SRI3/I2 INJ

para rede CACCCA/CC

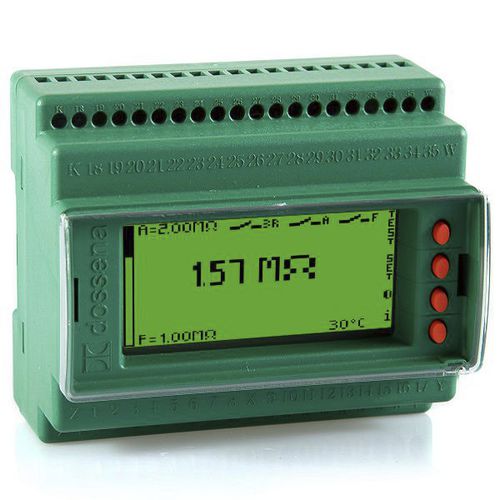

SRI3/I2 INJ - Controlador localizador de falhas de isolamento industrial - injetor - 6 módulos Din O monitor de isolamento SRI3/I2 INJ permite monitorar continuamente o estado de redes com neutro isolado da terra (sistemas IT). Os instrumentos são capazes de detectar defeitos de isolamento devido ao componente resistivo, mesmo na presença de tensões CC parasitas. As ferramentas oferecem dois limites de relatórios diferenciados (Alarme e Falha). Para realizar o procedimento de detecção de falhas na rede IT, o SRI3/I2INJ deve ser combinado com pelo menos uma expansão de detecção de falhas I2FL12 ou I2FL18. A localização é possível graças aos toróides especiais da série FL (um para cada partida a ser controlada). Quando a resistência de isolamento do sistema cair abaixo do limite definido, o dispositivo iniciará a função de localização de falhas. Ao final da busca, no display da expansão I2FL12 ou I2FL18, aparecerá o desenho de qual ou quais saídas são responsáveis ​​pela diminuição do nível de isolamento. Para a função de localização de faltas, é aplicada uma corrente (ajustável desde a configuração em 2mA, 4mA ou 6mA) em relação ao tipo de sistema a ser monitorado (conformidade com IEC61557-9 anexo A). controle com injeção de sinal de frequência variável rede para controlar: AC/DC ≤500 Vcc/Vca – DC ≤700Vcc 2 limites de intervenção de falha + alarme Ajuste de corrida: 5 KΩ ÷ 2 MΩ mostrar Display de tensão de rede com configuração de limite acima/abaixo 3 contatos NO-C-NC independentes configuração de proteção por senha
