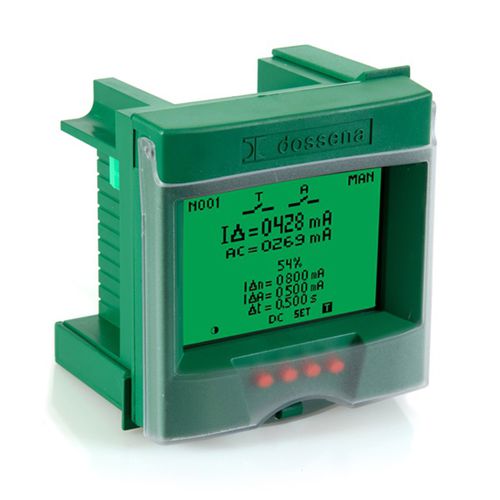

Relé de proteção de fuga à terra DER4B/2Ide corrente2 NA/NFtrifásico
Guardar nos favoritos
Comparar
Características
- Valor medido
- de fuga à terra, de corrente
- Configuração dos contatos
- 2 NA/NF
- Rede
- trifásico, CA, monofásico, CC, CA/CC
- Aplicações
- para painel de distribuição, para motor elétrico, para bomba, para empilhadeira, para gerador, para alimentador, para transformador, para linha elétrica aérea, para capacitor, para bomba com motor trifásico, para rede e sistema, de freio de emergência, para posto de recarga de veículos elétricos
- Montagem
- para montagem em painel, para montagem nivelada com superfície
- Rearme
- de rearme automático, de rearme manual
- Comunicação
- RS485
- Norma
- IEC
- Outras características
- digital, programável, diferencial, configurável, ajustável, compacto, eletrônico, inteligente, retrofit
- Corrente de disparo
MÁX: 30 A
MÍN: 0,03 A
- Tensão de disparo
MÁX: 400 V
MÍN: 48 V
Descrição
DER3B MED/2I - 2 limiares - Rebaixado 96x96mm
A Dossena apresenta a gama DER3B MED, a nova geração de relés toroidais diferenciais tipo B.
DER3B MED é recomendado para proteção elétrica no setor terciário, onde cada vez mais são instalados dispositivos que geram correntes de fuga alternadas, contínuas ou mistas (inversores, soft start, UPS, equipamentos eletromédicos como MRI, TAC, etc.). O grande display LCD muda de cor de acordo com o estado operacional e monitora constantemente a corrente diferencial no TRMS com a novidade de exibir a corrente diferencial dividida em AC e DC.
Características técnicas:
- Tipo B
- Conformidade com a norma de produto CEI-EN 60947-2
- Alimentação 48÷400Vac ou 24÷230Vdc
- Ajuste do limite da corrente de disparo diferencial nominal I∆n de 0,03÷10/16A
- Ajuste do atraso de disparo configurável de instantâneo a 15 seg.
- Medição e exibição da corrente diferencial no TRMS
- Visualização com display gráfico multicor (Verde=Vigilância, Azul=Programação, Vermelho=Alarme/Desarme)
- 1 limite de intervenção (Trip) + 1 limite de alarme (ALARM)
- Saída 2 contatos de comutação NO-C-NC (NA 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A)
- Diagnósticos na conexão e funcionamento da bobina de abertura
- Diagnósticos nas conexões, continuidade dos enrolamentos do transdutor toroidal
- Autodiagnóstico interno, controle de sobretemperatura do processador e correto funcionamento dos circuitos eletrônicos
- opção: RS485 Modbus Standard RTU saída serial (somente versão com código 9DER3BMED/2IRS485 e código 9DER3BMED/2ICCRS485)
