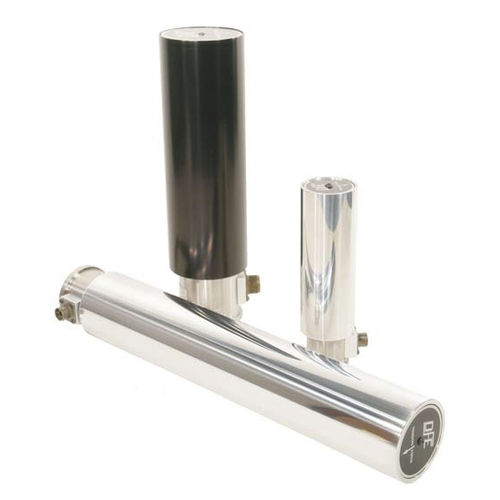

Transdutor de força de tensão NW series

digitalem alumínioem aço inoxidável

O Transdutor de Tensão de Teia Estreita NW é um rolo de roletes rolantes com duplo sensor de tensão integrado para medir a tensão em uma teia estreita móvel de papel, filme, folha de alumínio ou outro material. Construído em aço inoxidável e alumínio para excelente resistência à corrosão, o transdutor NW pode ser usado como mecanismo de detecção em um sistema de controle de tensão de banda ou display em um processo contínuo de etiqueta, etiqueta ou fita. Ele é montado em uma estrutura de uma só face da máquina no caminho com os rolos de roletes de polia cantilever. Elementos de detecção precisos e equilibrados, fixados internamente em cada extremidade do rolete de polia, fornecem um sinal de tensão altamente preciso. Esta disposição é funcionalmente igual aos esquemas de medição de tensão de banda larga, utilizando dois transdutores de tensão e um rolete de polia separado. Os elementos sensores medem a tensão total da banda com precisão independentemente da posição da banda no rolo, e independentemente de qual borda da banda é mais apertada. O transdutor Narrow Web está disponível em três diâmetros de rolo: O tamanho NW tamanho 0 é 2,25 polegadas (57 mm); o tamanho NW tamanho 1 é 3 polegadas (76 mm); e o NW tamanho 2 é 3,5 polegadas (89 mm). Uma opção do transdutor de tensão de tamanho estreito 2 da banda é um display de tensão digital integrado, com LEDs no final do rolo. A base dos parafusos do rolo NW sobre a estrutura cantilever de uma prensa ou máquina em um ponto desejado no caminho da banda e lê a tensão de funcionamento no visor de LEDs na extremidade externa durante a operação. Para o operador da máquina, que deve fazer ajustes de controle quando a tensão da banda está fora dos limites aceitáveis, o visor de tensão direta no rolo é conveniente e de fácil leitura.
