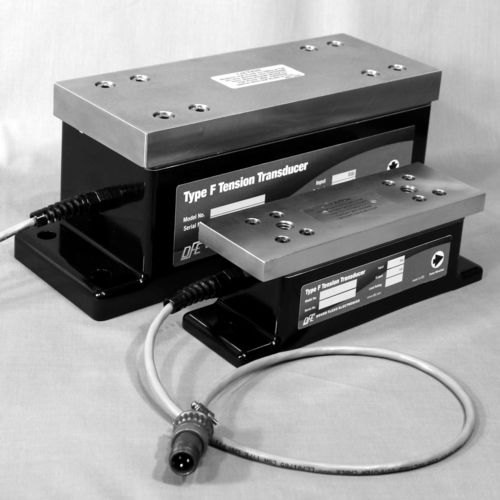

Transdutor de força de tensão F series

de estrutura de alumínioem aço inoxidávelIP65

Transdutores de Tensão Modelo FH e FV O transdutor da série F é um transdutor plano para serviço pesado, projetado para medir com precisão a tensão da banda em máquinas com roletes de polia de eixo vivo. Um transdutor F é montado sob o mancal do bloco de travesseiros em cada extremidade do eixo do rolo. Projetado para uso em ambientes exigentes de medição de tensão, o casco do transdutor F possui uma base de alumínio monobloco com uma placa superior de aço inoxidável removível. Uma vedação de borracha entre a base e a placa superior evita a intrusão de água ou outras contaminações. O conector elétrico do transdutor está localizado na extremidade de um cabo curto para um acesso mais simples durante a instalação. Os transdutores da série F substituem os antigos transdutores de tensão estilo UPB. O transdutor F está disponível em configuração V (vertical) para uso quando a força aplicada é aproximadamente perpendicular à placa superior do transdutor. Também está disponível em uma configuração H (horizontal) para uso quando a força aplicada é orientada mais paralelamente à placa superior do transdutor. O transdutor F é montado em uma superfície estável da estrutura da máquina usando um parafuso (tamanho 2), ou dois parafusos (tamanho 3) em cada extremidade. O transdutor F está disponível em dois tamanhos. As capacidades de carga variam até 1200 lbs no tamanho 2 e 5000 lbs. no tamanho 3. CARACTERÍSTICAS: - Construção resistente à corrosão, em aço inoxidável e alumínio. - Cabo anexado com conector de ampenol. - A característica de segurança da placa superior amarrada evita a separação do transdutor no improvável caso de quebra do feixe. - Protecção robusta contra sobrecarga. Batentes de carga limitam a deflexão do feixe a 125% da potência nominal. - Projetado para atender os requisitos da marca CE para equipamentos de Medição e Controle: EN61326 para EMI.
