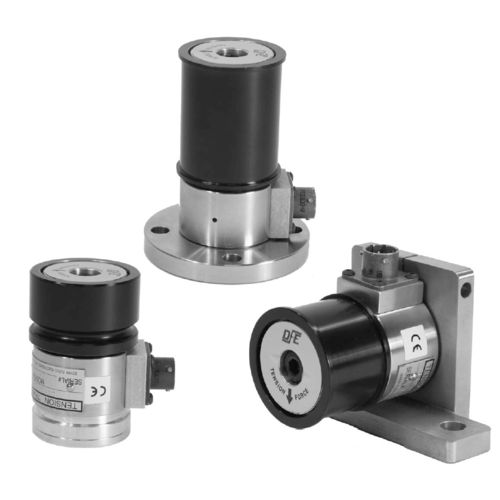

Transdutor de força de tensão RFA series

de pequenas dimensõessegundo especificação cliente

Os Transdutores de Filamento de Fita RFA são projetados para medir a tensão em qualquer fita móvel, filamento ou teia muito estreita. Ideal para arame, plástico, borracha, metal, vidro, composto ou outro substrato flexível. Capacidades dos Transdutores de Tensão - Medir a tensão de qualquer fita ou filamento estreito - Pequeno, versátil e fácil de instalar - Rodas especiais estão disponíveis - Classificações de carga de 10 - 150 lbs (45 - 665N) com ampla faixa operacional Ideal para arame, plástico, borracha, metal, vidro, composto ou outro substrato flexível. Três rodas padrão disponíveis - uma para fita (especificar largura), uma para filamento, ou o modelo adaptador para requisitos personalizados. Três estilos de montagem disponíveis: "S" (padrão), "FL" (flange), e "PB" (bloco de travesseiro). COMO FUNCIONA A tensão é medida por strain gages de alto desempenho embutidos em uma viga dupla e conectados em uma configuração de ponte de pedra de trigo completa. Quando a fita ou filamento passa sobre um conjunto de roda rotativa acoplada à extremidade do transdutor, a viga deflete ligeiramente em resposta à tensão. Isto produz um sinal de tensão proporcional à tensão. O transdutor RFA é montado cantilever em uma estrutura de máquina e pode ser conectado a um indicador ou controlador para exibição ou controle automático da tensão da banda. Estão disponíveis três rodas standard: uma para fita, uma para filamento e uma roda adaptadora para requisitos personalizados. Os três estilos de montagem disponíveis são parafuso simples, flange e bloco de travesseiro. CARACTERÍSTICAS - Pequeno o suficiente para satisfazer as necessidades de espaço apertado. - Versátil e fácil de instalar. - Comprimento da face da roda até 4", no máximo. - Design e materiais de alto desempenho para uma longa vida útil em qualquer aplicação de web ou filamento.
