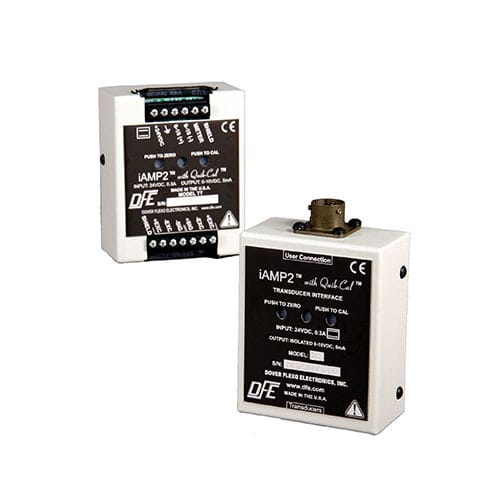

Amplificador em linha iAMP2™ series

de sinalpara transdutorpara sensor de tensão em material contínuo

O iAMP2™ (modelo Ti22) é um módulo amplificador compacto que conecta 'inline' através de cabos com conectores industriais padrão, ou através de cabos com cabos e conectores de ligação, para os transdutores de tensão DFE Modelo Ti22 a função do iAmp2 é converter os sinais de saída do transdutor de nível milivolt para um sinal DC de 0 a 10 Volts proporcional à tensão e um sinal de 0 a 1mA proporcional à tensão. A utilização de um módulo iAMP2™ é uma alternativa simples à montagem de um dispositivo eletrônico maior e menos flexível - normalmente uma placa de circuito de interface de transdutor ou um pacote de indicação completo - em uma prensa ou estrutura de máquina para monitoramento de tensão. Por ser facilmente escondido, o iAmp é um amplificador de tensão ideal para OEMs e integradores de sistemas. O iAMP2™ conecta-se de duas maneiras ao(s) transdutor(es) e ao seu PLC, drive ou outro dispositivo de controle. As conexões dos transdutores de tensão ao iAmp2 podem ser feitas diretamente através de cabo com conectores industriais padrão em ambas as extremidades (configuração 1C) ou através de cabo com cabos voadores que vão para as tiras de terminais na entrada e saída do iAmp2 (configuração TT). Com a função Quik-Cal™ são utilizados botões de pressão embutidos na face do módulo em vez de potenciómetros para ajuste de zero e calibração. Isto economiza tempo valioso de configuração, uma vez que não é necessária a exibição de tensão, nenhuma chave de fenda é necessária e nenhuma segunda pessoa é necessária para ajudar. As configurações de Zero e Cal são armazenadas digitalmente. CAPACIDADES DO AMPLIFICADOR DE TENSÃO - 0 - 1 mA de saída proporcional à tensão - 0 - 10 VDC saída do sinal de tensão - Quik-Cal&rade; botão de zero e calibração - Adaptável em campo a todos os transdutores da DFE - Pequeno pacote garante flexibilidade de aplicação
