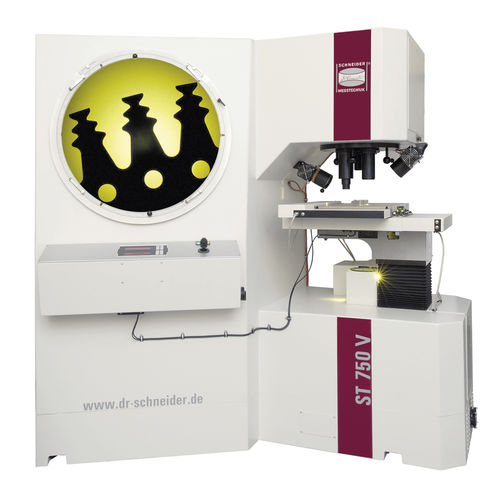

Projetor de medição vertical ST V series

com torre

Campos de aplicação dos projectores de medição vertical Os projectores de medição com passagem vertical do feixe têm uma mesa transversal com uma rigidez muito elevada. Graças a uma placa de vidro especial, podem ser medidas cargas de mesa até 20 kg diretamente sobre a placa de vidro. Suportes como tornos de maxilas pontiagudos ou eixos de rotação, manuais, motorizados ou CNC, podem ser instalados na mesa sem qualquer problema. Fixados numa construção básica rígida, lentes, espelhos e telas de projeção de materiais de alta qualidade com excelentes propriedades ópticas garantem a mais elevada precisão de medição. Esta fiabilidade de medição caracteriza a Dr. Heinrich Schneider Messtechnik como um parceiro fiável e inovador no campo da medição de precisão e assegura-lhe uma precisão consistentemente elevada durante o ciclo de vida do seu aparelho de medição. Configuração básica dos projectores de medição - Ecrã de projeção de 600 - 1000 mm com retículos, consoante a versão - - Suporte de gabarito - Goniómetro giratório de 360°, vernier 1' - Torre de 3 lentes para diferentes lentes - Gama de medição: 300 x 200 mm até 500 x 200 mm, consoante a versão - Área da mesa: 600 x 440 mm a 800 x 440 mm, consoante a versão - Eixos X, Y e Z em rolamentos de agulhas - Escalas com uma resolução de 0,1 µm - Motorização dos três eixos e operação através de joystick - Iluminação por luz transmitida e luz incidente - Iluminação de luz incidente focável - Software de medição M2 com sensor de bordos integrado no trajeto do feixe
