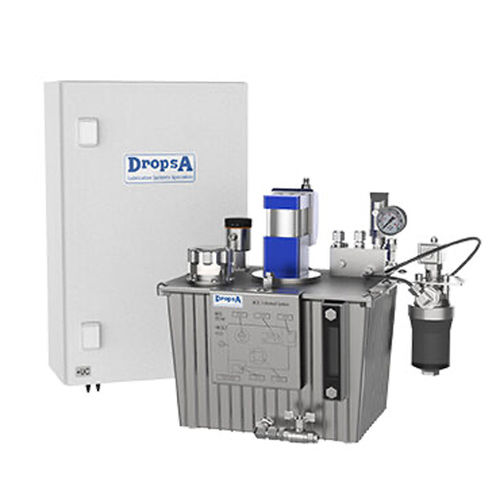

Sistema de lubrificação em quantidade mínima 2C

ar-óleopara centro de usinagempara fresadora

O Sistema 2C é um sistema de lubrificação MQL recomendado para centros de usinagem CNC, linhas de distribuição, fresadoras, etc. que pode ser usado em equipamentos monoeixo e multieixo (ferramentas com iguais ou diferentes ø dos canais de refrigeração em operação contemporaneamente - ~36). A viscosidade do óleo é entre 10 e 100 mm²/s. A quantidade de óleo pode ser regulada entre 5 e 500 ml/h. A quantidade de óleo pode ser ajustada de forma basicamente independentemente do volume de ar. O sistema possui um controle de processo integrado, e os parâmetros da ferramenta podem ser controlados através de uma interface I/O, Profibus or Profinet. O Sistema 2C é dotado de um sistema de recarga automática, calibração automática (kit de medição). O Sistema 2C conduz em duas tubulações separada óleo e ar até o suporte da ferramenta. Dentro do suporte da ferramenta um filme de óleo é transportado na direção da ferramenta com o auxílio do ar. O óleo e o ar são separados e não se unem até que o suporte da ferramenta é alcançado. O Sistema 2C é constituído por: · Unidade de controle de 2 canais · Unidade hidráulica · Unidade pneumática · Eixo (válvula de ventilação) · Válvula rápida · Junta rotativa · Injetor · Kit de medição opcional (mais informações) (Vídeo: Calibração MQL Bielomatik)
