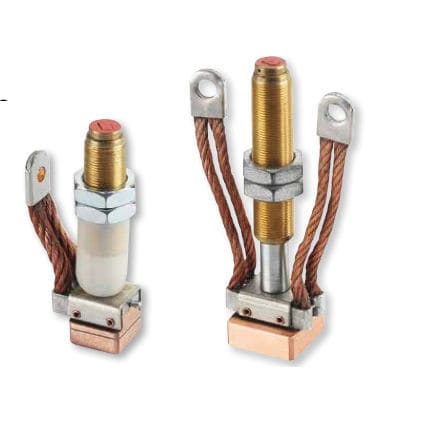

Escova de carvão 350 series

Escovas de carvão de alta corrente adequadas para montagem em suportes telescópicos lineares ajustáveis São necessárias qualidades especiais de material para garantir a menor perda possível de transmissão de corrente. As qualidades padrão que utilizamos são produzidas como uma placa num processo de prensagem especial e depois maquinadas. Podem ser fornecidas em qualidade com e sem chumbo. Ambas as versões caracterizam-se por um elevado teor de metal e, consequentemente, por elevadas densidades de corrente possíveis de até 40 A/cm² ou 28 A/cm². Na utilização de sistemas de transmissão de corrente com suportes telescópicos, as escovas de carvão de alta corrente são suspensas em movimento livre e podem, por isso, adaptar-se bem ao rolo de corrente, ao anel deslizante ou à tira de contacto. A pressão de contacto é transmitida por uma mola de pressão no suporte. A conceção das escovas de carvão com ou sem raio é adaptada à utilização pretendida e fornecida de acordo com os requisitos do cliente. Os suportes telescópicos podem ser montados de forma a poupar espaço e oferecem uma vasta gama de opções. Se possível, os suportes telescópicos devem ser fixados através de um suporte isolado. A corrente só deve ser conduzida através dos cabos entrançados para evitar a erosão nos suportes. O diâmetro do furo de montagem para todos os suportes listados é de 22 mm. Através das duas porcas fornecidas, o sistema de transmissão de corrente pode então ser ajustado linearmente para a posição apropriada e instalado. Estão disponíveis suportes telescópicos com forças de mola de 50 N ou 100 N. Como pressão de contacto para as escovas de carvão de alta corrente, recomendamos um valor de 2,5-4 N/cm² de superfície de rolamento.
