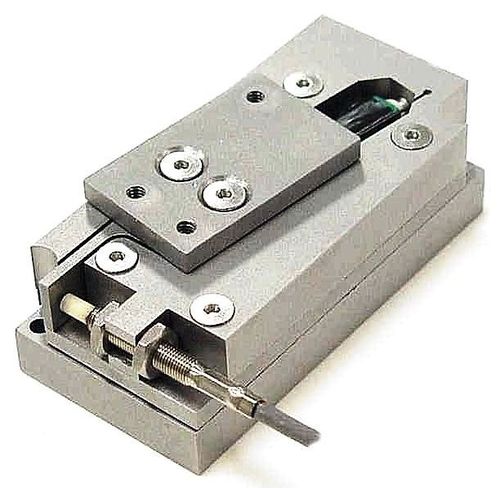

Mesa de coordenadas com base giratória

piezoelétricade 1 eixo

Estágio giratório piezoeléctrico As ofertas das estruturas dinâmicas e dos materiais projetam capacidades para os estágios piezo giratórios e lineares exigidos para aplicações e ambientes de posicionamento originais. Os projetos do mecanismo do flexure de DSM são usados nas aplicações micropositioning e nanopositioning onde o desempenho da folga e o stiction-livre é crítico. Um exemplo representativo de um projeto feito sob encomenda, multi-axis exigiu a +-0.25 estágio rotatório do grau montado a dois estágios manual-ajustáveis do flexure para o curso linear de 0.5mm e +/- uma rotação de 2 graus (não mostrada). O estágio giratório foi projetado para a operação do circuito fechado usando um amplificador do servo do sensor do deslocamento da proximidade da corrente de redemoinho e do SA DSM. A pegada total do conjunto é aproximadamente 25 x 60 milímetros. Na aplicação real do circuito fechado, este estágio conseguiu o movimento e a operação desejados do acordo para 10% da rotação completa dentro de 10 milissegundos.
