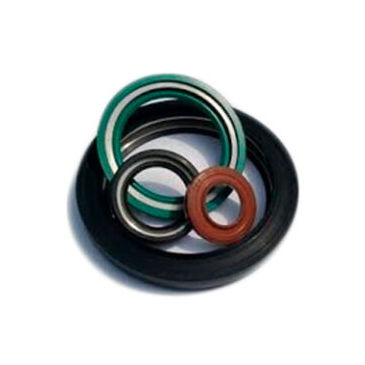

Vedação para eixo rotativo OAC
de lábio duploem Vem aço inoxidável

vedação para eixo rotativo
vedação para eixo rotativo
Guardar nos favoritos
Comparar


Características

Tipo
de lábio duplo
Forma
em V
Material
em aço inoxidável, em elastômero
Aplicações
para caixa, para bomba, para aplicações hidráulicas, para fluidos hidráulicos, industrial, para eixo rotativo, para eixo, para conexão, eixos, para aplicações químicas, para compressores de parafuso, para a indústria alimentícia, para redutor, de perno, para caixa de câmbio, para motor, para produtos químicos
Fluido
para água
Outras características
hidráulica, dinâmica, pneumática, radial, de dupla ação, para altas temperaturas
Temperatura limite

MÁX: 300 °C
(572 °F)

MÍN: -50 °C
(-58 °F)

Pressão limite

MÁX: 15 bar
(217,6 psi)

MÍN: 0 bar
(0 psi)

Diâmetro

MÁX: 380 mm
(14,961 in)

MÍN: 4 mm
(0,157 in)

Diâmetro externo

MÁX: 420 mm
(16,535 in)

MÍN: 10 mm
(0,394 in)

Velocidade

MÁX: 40 m/s
(131,2 ft/s)

MÍN: 0 m/s
(0 ft/s)

Descrição

Os anéis de vedação radiais VR vedam veios rotativos, fusos, moentes e todos os eixos rotativos. A principal vantagem do anel de vedação de eixo radial VR é o baixo torque sobre o elemento rotativo a ser vedado. O binário é reduzido em 50% a 60% em comparação com os vedantes de lábio convencionais. Esta vantagem permite: A utilização de veios standard ou em aço inoxidável A eliminação dos tratamentos de superfície: cementação, cromagem dura, etc.. O sentido de rotação é irrelevante Elevada não concentricidade (até 0,4 mm) Rugosidade Ra 0,4 ED Isto permite: Uma fricção muito baixa no eixo Uma acumulação de calor muito reduzida Utilização com muitos fluidos (8 elastómeros padrão diferentes) Necessidade de espaço reduzida Como é que funciona: O funcionamento das juntas VR baseia-se em 2 características fundamentais: Uma força radial entre o lábio de vedação e o eixo Uma pré-tensão adicional dos lábios sobre o eixo

---

Tradução automática  (ver texto original em inglês)
