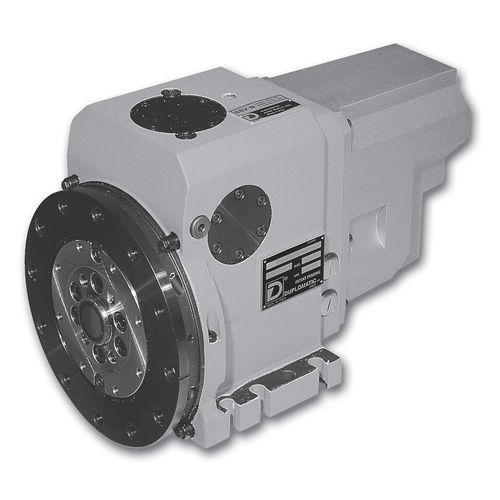

Torre de ferramentas de disco BSV-N

eletromecânicamodular

BSV-N série 25 TORREÕES ELECTROMECÂNICOS DESCRIÇÕES DE CICLOS 1. - Sinais Para obter uma mudança de posição nas torres BSV-N, o equipamento de controle (geralmente um equipamento N.C.) deve controlar os componentes mencionados abaixo de acordo com uma seqüência bem definida (ver diagrama elétrico na página 15). - Motor (1) - Freio (3) - Solenóide de indexação (4) Os seguintes sinais de saída da torre são fornecidos para a condução do ciclo de posicionamento: - Posição angular dada pelo transmissor de posição angular (7) - Interruptor de controlo de indexação (5) - Interruptor de controlo de bloqueio (6). 1. - Descrição da sequência de operação Esta descrição refere-se ao ciclo de sequência: a primeira parte dá a sequência para passar da posição 1 para a posição 2 com rotação no sentido horário, a segunda parte dá a sequência para passar da posição 2 para a posição 12 com rotação no sentido anti-horário. Conforme indicado pelo ciclo, os controles devem ser executados de acordo com a seguinte seqüência: - Desenergizar o freio (3) e iniciar a rotação do motor na direção desejada. - Se, como no caso mostrado pelo diagrama, a próxima posição (pos. 2) for a posição Stop, quando o sinal estroboscópico atingir um nível zero, o solenóide (4) deve ser energizado. Em caso de passagem da posição 2 para a posição 12, aguarde a leitura sinalizando a passagem na posição. 1 então, como o próximo é a posição Stop, espere até que o próximo sinal estroboscópico atinja um nível zero e (nesse momento apenas) energize o solenóide (4). N.B.: O tempo máximo de atraso entre a leitura do sinal estroboscópico e a excitação do solenóide (4) não pode exceder os valores R1 indicados na tabela.
