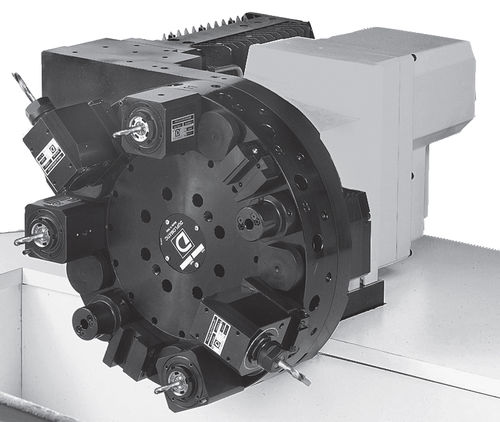

Torre de ferramentas de disco MDT Series

axialhidráulicamodular

MDT * série 20 DISPOSITIVO DE FERRAMENTA DE ACIONAMENTO MODULAR PARA SISTEMA AXIAL DIN 5480 / 5482 ACOPLAMENTO PRINCÍPIO MODULAR O dispositivo MDT é um módulo que pode ser aplicado externamente às torres padrão DM, SM ou BSV-N, ocorrendo no espaço entre o disco e a caixa da torre normalmente utilizada para o grupo de refrigerante. CARACTERÍSTICAS PRINCIPAIS O dispositivo de acionamento modular MDT/20, foi desenvolvido para fornecer as melhores performances em centros de torneamento CNC nos quais as torres de servomotores são normalmente instaladas. O engate da ferramenta é acionado por um cilindro hidráulico direto. As principais características são: - Para melhorar a eficácia da transmissão, o motor é acoplado diretamente na corrente principal da engrenagem. - Graças ao acoplamento de eixo estriado, o sistema MDT permite uma usinagem pesada com um controle de posição da ferramenta muito preciso, ou seja, rosqueamento rígido. - Para evitar a contaminação externa, pode ser fornecido um sistema de ar pressurizado. O dispositivo MDT está disponível em dois tipos diferentes: "TIPO "BR Para porta-ferramentas com acoplamento DIN 5480 (1) e sistema de retenção zero. Neste tipo é necessário que o servomotor (2) seja dotado de "função de orientação" pelo CNC, a fim de para parar o dispositivo MDT na "posição zero". O cilindro MDT (3) pode ser acionado diretamente pela mesma eletroválvula já utilizada para a torre. Importante: No MDT/ série 20 o ajuste de zero é gerenciado diretamente pelo servomotor, que deve ser provido com "função de orientação" pelo CNC. A habilitação do motor deve estar sempre "ON", mantendo a posição zero para permitir a rotação da torre. Se for usado servomotor com freio, o motorista pode ser "desativado" no final da orientação, mantendo sempre o freio ligado e o controle da posição do motor.
