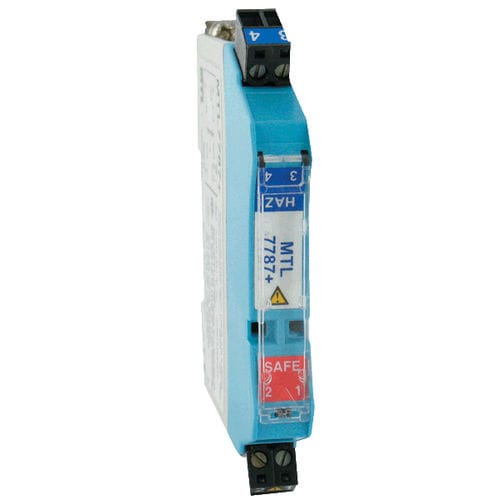

Barreira de segurança de segurança intrínseca MTL77 series

para LED

As Barreiras Zener da Série MTL7706/7787 são uma barreira de díodo de derivação intrinsecamente segura que pode ser utilizada para comunicar com e fornecer isolamentos para determinados transmissores Dwyer ® aprovados para utilização em áreas perigosas. Estas barreiras limitam a quantidade de energia permitida a passar para a área perigosa, o que inibe a ignição em atmosferas inflamáveis. Aplicações do produto Isola eletricamente transmissores de pressão e de nível de circuitos não regulados para aplicações intrinsecamente seguras Características Aprovado para utilização em áreas perigosas Tensão do transmissor: 16.2 V @ 20 mA com carga de 250Ω (negativo w.r.t. terra); 11,0 V @ 20 mA com carga de 500Ω (negativo w.r.t. terra). Saída de área segura: 4 a 20 mA. Resistência de carga: 0 a 500Ω. Necessidade de alimentação: 20 a 35 VCC em relação à terra. Precisão: ±2 µA em todas as condições. Indicador LED: Verde: Indicação de alimentação. Limites de temperatura: 5 a 95% RH. Terminais: Acomodam até 2,5 mm² de fio trançado ou de núcleo único. Descrição de segurança: 28 µV, 300Ω, 93 mA. Peso: 4.9 oz (140 g).
