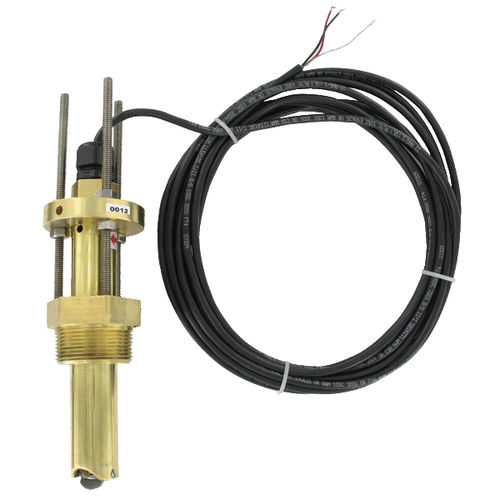

Sensor de fluxo tipo palheta PFT series

volumétricopara líquidosde inserção

Os caudalímetros de roda de pás de inserção da série PFT são utilizados para monitorizar o caudal de líquidos em tubagens de 1-1/2 a 40" e estão disponíveis em latão ou corpo em aço inoxidável 316. A unidade emite uma saída pulsada proporcional à frequência ou uma saída de 4 a 20 mA. Os modelos de pulso são um sinal de saída de onda quadrada com frequência proporcional à velocidade do fluxo e os modelos de 4 a 20 mA têm uma saída linear da velocidade com 4 mA igual a 0 pés/s e 20 mA igual a 25 pés/s. CARACTERÍSTICAS Longa vida útil do produto, mesmo em aplicações com partículas, devido aos rolamentos e ao veio que oferecem uma excelente proteção contra o desgaste Utilização em aplicações de irrigação com classificações à prova de intempéries e submersíveis Poupa tempo e inventário com uma unidade ajustável numa vasta gama de tamanhos de tubos Versatilidade de aplicação com uma variedade de selecções de material molhado Reduzir a necessidade de componentes externos adicionais com saída integral de 4-20 mA Elimina preocupações relativas a material magnético no caudal devido à tecnologia do sensor, que utiliza deteção indutiva e não utiliza ímanes ESPECIFICAÇÕES Utilização: Fluidos à base de água. Alcance: 1.2 a 25 pés/s (0,37 a 7,62 m/s). Materiais molhados: Corpo e encaixe: Latão ou aço inoxidável 316; O-ring do encaixe: FKM standard, silicone ou Buna-N opcional; impulsor: aço inoxidável 316; veio: carboneto de tungsténio standard ou aço inoxidável 316 opcional; rolamento: PTFE standard. Linearidade: ±1,0% de FS. Repetibilidade: ±0,5% do FS. Limites de temperatura: -40 a 212°F (-40 a 100°C). Limites de pressão: 400 psig (27,6 bar) a 100°F (37,8°C), 325 psig (22,4 bar) a 212°F (100°C). Conexão do processo: 1-1/2" NPT macho padrão, 2" NPT macho opcional. Saída: > Impulso: Coletor aberto NPN com saída de onda quadrada, classificação máxima de 60 V @ 50 mA. Frequência: 3,2 a 200 Hz. Largura do impulso: 2,5 mseg
