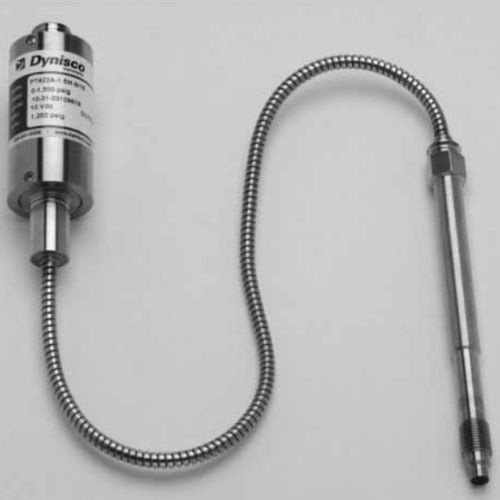

Transdutor de pressão absoluta PT420A

de membranaanalógicode fusão

O transdutor da série PT420 é um sensor +/- 0,25% ideal para aplicações de pressão de fusão que exijam alta precisão, instalação simples, repetibilidade e fiabilidade. Os transdutores PT420 fornecem o sinal padrão da indústria de 3,33 mV/V concebido para funcionar com a maioria dos indicadores de pressão. O MPT420 vem equipado com um conector Bendix de oito pinos. Estão disponíveis configurações opcionais de termopar ou RTD para fornecer a temperatura de fusão. O PT420 possui uma rosca de 1/2-20 UNF para instalação em furos de montagem de transdutores padrão e pode ser fornecido com uma variedade de outras ligações eléctricas, se desejado. CARACTERÍSTICAS DE DESEMPENHO Produção: 3.33 mV/V +/- 2.0% Tensão de entrada: 10 Vdc recomendado, 12 Vdc máximo Repetibilidade: +/- 0,1%FSO, +/- 0,2% FSO para gamas de 500, 750, 1.000 psi Configuração: Folha de alumínio colada de quatro braços Medidor de tensão de ponte de Wheatstone Resistência da ponte: Entrada: 345 Ohms mínimo, Saída: 350 Ohms +/- 10% Sobrepressão: 2 X FSO ou 35.000 psi, o que for menor Saldo Zero: +/- 5% FSO Calibração interna da derivação (R-Cal): 80% FSO +/- 0,5% Resistência de Isolamento: 1000 megohms @ 50 Vdc TEMPERATURA E CARACTERÍSTICAS MECÂNICAS Mudança de Sensibilidade devido a Mudança de Temperatura: +/- 0.005% FS/oF max (+/- 0.01% FS/oC max) Torque de Montagem: 500 polegadas/lbs. máximo Peças molhadas padrão: Dymax® revestido de 15-5 PH SST
