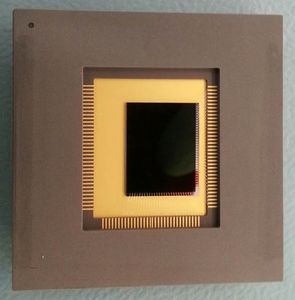

Sensor de imagem CMOS VEGA™ - CIS113

de infravermelhoultravioletavisível

CARACTERÍSTICAS pixéis 1920 do × 4608 do  O tamanho do pixel é quadrado de 16 µm portos de saída análoga paralelos do  oito Cada porto tem níveis da restauração e de sinal; a subtração externo pode dar CD sensibilidade Para trás-iluminada  e baixo readout ruído Qualidade excelente da imagem  um fácil conduzir dentro o sensor da imagem para o uso aplicações da astronomia e da ciência Ônibus de série para endereços da fileira e de coluna o  pode ser terminado junto em três lados As grandes disposições planas focais podem ser construídas o  entregou no transporte e na manipulação robustos gabarito VISTA GERAL Este sensor tem uma grande área da imagem, 30,72 milímetros de × 73,73 milímetros, com os pixéis 1920 do × 4608 no µm 16 quadrado. Lê-se para fora com 8 análogos paralelos portos de saída, normalmente no modo do obturador de rolamento. Cada porto tem a referência e o nível de sinal saídas para a subtração externo de ambos os CD e a melhore a rejeção comum do ruído do modo. Os endereços da fileira e de coluna são entrada na série ônibus, com endereçamento de fileira separado para cada um metade do dispositivo e da coluna separada endereçamento para cada grupo de 240 colunas. No modo completo do quadro a taxa básica do readout é 1,8 fps, mas somente lendo uma seleção da fileira e endereços de coluna é possível ler um grande número de “regiões pequenas de interesse” (ROI) e consiga uma taxa de quadros até 20 fps. Isto é particularmente útil quando as imagens da monitoração gostarem campos de estrela, onde a maioria da área é preta. Este pacote tem o espaço inoperante mínimo em 3 lados para permitir a terminação próxima para formar uma disposição do mosaico.
