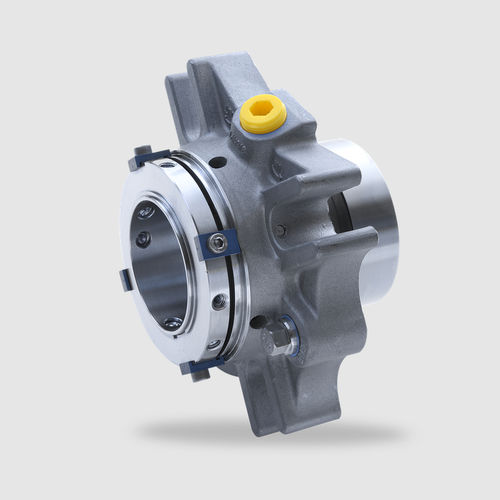

Selo mecânico de cartucho duplo

para bombametálicoem aço

Selo duplo Cartucho Equilibrado Independente do sentido de rotação Dupla pressão equilibrada Dispositivo de bombagem integrado Variantes disponíveis: para bombas de parafuso excêntricas (-Vario) e versão com lubrificação a gás (-GSDN) Vantagens Selo ideal para estandardizações Universal aplicável para conversões de embalagens, retrofits ou OEM Nenhuma modificação dimensional da câmara de selagem (bombas centrífugas) necessária, pequena altura de instalação radial Nenhum dano do eixo por O-Ring carregado dinamicamente Prolongamento da vida útil Nenhum dano causado pela sujidade introduzida durante a montagem Instalação simples e fácil devido à unidade pré-montada Possibilidade de adaptação individual ao desenho da bomba Versões específicas do cliente disponíveis Gama de funcionamento Diâmetro do eixo: d1 = 25 ... 100 mm (1.000" ... 4.000" Outros tamanhos a pedido Combinação de material da face deslizante BQ1 Velocidade de deslizamento: vg = 16 m/s (52 pés/s) Combinação de material da face deslizante Q1Q1 ou U2Q1 Velocidade de deslizamento: vg = 10 m/s (33 pés/s) Meio de abastecimento recomendado: máximo. ISO VG 5 Movimento axial: ±1,0 mm, d1 ≥75 mm ±1,5 mm Materiais Cara do selo: Carboneto de silício (Q1), Resina de carbono grafite impregnada (B), Carboneto de tungsténio (U2) Assento: carboneto de silício (Q1) Selos secundários: FKM (V), EPDM (E), FFKM (K), Borracha de perfluorocarbono/PTFE (U1) Molas: Hastelloy® C-4 (M) Peças metálicas: CrNiMo aço (G), CrNiMo aço fundido (G) Aplicações recomendadas Indústria petroquímica Indústria química Indústria farmacêutica Tecnologia de centrais eléctricas Indústria de pasta e papel Indústria mineira Indústria alimentar e de bebidas Indústria açucareira Aplicável universalmente Bombas centrífugas Bombas de parafuso excêntricas
