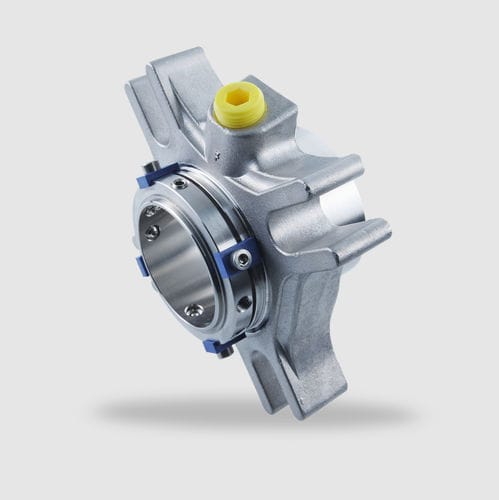

Selo mecânico de cartucho

para bombametálicoem aço

Selo único Disponível para câmaras de selagem padrão (Cartex-ASPN) e de grande furo (Cartex-ABPN) Cartucho Equilibrado Independente do sentido de rotação Selos simples com descarga (-ASPN, -ABPN) e com arrefecimento combinado com selo labial (-ASQN, -ABQN) ou anel de acelerador (-ASTN, -ABTN) Vantagens Ideal para utilização em bombas de processo ANSI Universal aplicável para conversões de embalagens, retrofits ou equipamento original Selo para estandardizações Nenhuma modificação dimensional da câmara de selagem, pequena altura de instalação radial Nenhum dano do eixo por O-Ring carregado dinamicamente Prolongamento da vida útil As falhas de instalação são evitadas, com uma boa relação custo-benefício Nenhum dano causado pela sujidade introduzida durante a montagem Instalação simples e fácil devido à unidade pré-montada (tempos de paragem reduzidos) Gama de funcionamento Cartex-ASPN, - ABPN, -ASTN, -ABTN, -ASQN, -ABQN Diâmetro do eixo: d1 = 1.000" ... 3.750" Outros tamanhos a pedido Combinação de material da face deslizante BQ1 Velocidade de deslizamento: vg = 16 m/s (52 pés/s) Combinação de material da face deslizante Q1Q1 ou U2Q1 Velocidade de deslizamento: vg = 10 m/s (33 pés/s) Movimento axial: ±1,0 mm, d1 ≥75 mm ±1,5 mm Materiais Cara do selo: Carboneto de silício (Q1), Resina de carbono grafite impregnada (B), Carboneto de tungsténio (U2) Assento: carboneto de silício (Q1) Selos secundários: FKM (V), EPDM (E), FFKM (K), Perflourocarbono de borracha/PTFE (U1) Molas: Hastelloy® C-4 (M) Peças metálicas: Aço CrNiMo (G) Normas e aprovações ANSI Aplicações recomendadas Indústria de processo Indústria petroquímica Indústria química Indústria farmacêutica Tecnologia de centrais eléctricas Indústria de pasta e papel Tecnologia da água e das águas residuais Indústria mineira Indústria alimentar e de bebidas Aplicável universalmente Bombas de processo ANSI
