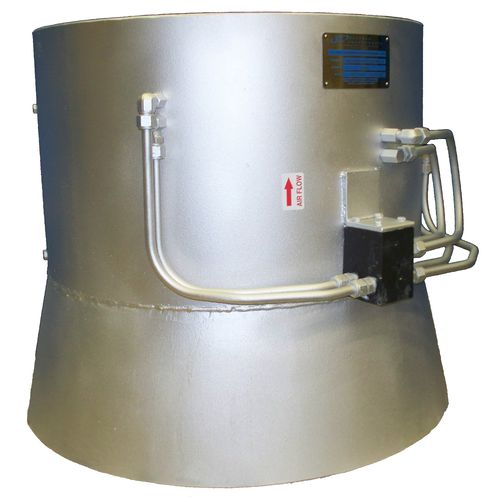

Condicionador de escoamento para medição de fluxo HBE

para ar de combustão

O condicionador de caudal High Beta Engineered é um dispositivo de condicionamento de caudal de conceção própria, concebido para minimizar a perda de pressão enquanto endireita o caudal em condutas de caudal de ar de combustão com relativamente poucas ou quase nenhumas condutas rectas a montante e/ou a jusante. Eliminando o fluxo ciclónico, turbulento e inverso no ponto de medição, o High Beta optimiza as condições de fluxo para que os VAP Pitots que o acompanham possam obter a sua máxima precisão. O High Beta consiste numa secção de conduta flangeada em aço inoxidável 304 que pode ser inserida em condutas redondas ou rectangulares. Uma secção convergente endireita eficazmente o perfil do fluxo e acelera o ar através da sua área de medição redonda. Dentro de cada HBE está alojado um conjunto de pitots VAP que fornecerá uma saída de pressão diferencial precisa para o mais elevado grau de medição do caudal de ar e controlo do seu processo. O High Beta é resistente à erosão e pode suportar temperaturas típicas de processo de até 700oF. Além disso, o High Beta pode ser calibrado com referência *NIST antes da instalação. As incertezas típicas do caudal total calibrado pelo *NIST podem ser tão baixas como +/-0,50% na gama calibrada. O HIGH BETA E A INDÚSTRIA DE ENERGIA A tendência para melhorar a eficiência no ambiente atual das centrais eléctricas leva à necessidade de controlos eficazes do caudal da caldeira, o que, por sua vez, requer uma medição precisa do caudal de ar de combustão.
