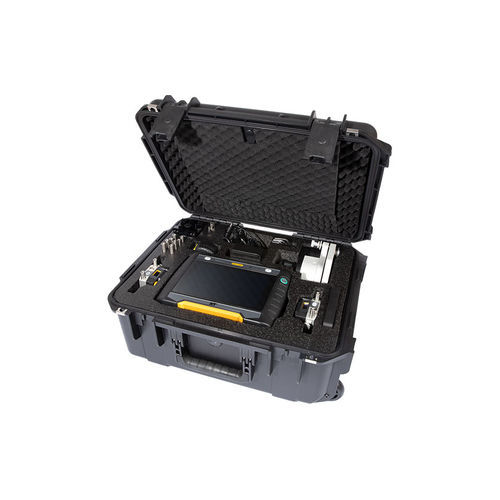

Sistema de alinhamento a laser XT770 Shaft+GEO

para eixopara furosde medição

Com o XT770 Shaft+GEO pode efetuar o alinhamento de eixos de máquinas montadas horizontalmente e verticalmente/flangeadas, e alinhar comboios de máquinas com um número ilimitado de máquinas. Também pode medir a retidão, a planicidade e a torção da fundação, o pé macio, a folga do rolamento e muito mais. os PSDs (detectores sensíveis à posição) de 2 eixos permitem o ajuste da sua máquina tanto na vertical como na horizontal ao mesmo tempo, com unidades de medição em qualquer posição. Pode escolher entre cinco métodos de medição do alinhamento dos veios. Isto dá-lhe a flexibilidade necessária para obter o resultado de medição perfeito. Transmissores laser para medições geométricas O sistema também inclui o transmissor laser XT20 ou XT22, que lhe permite efetuar medições de planicidade e retilinearidade com a máxima fiabilidade e precisão. Capacidades de alinhamento de furos O programa Bore Center é utilizado em conjunto com o kit de suporte Bore (acessório) e o seu transmissor laser D75. Pode utilizar a unidade XT70-M como detetor, incluída no sistema XT770, ou atualizar com o detetor XT9 (acessório) para poder medir diâmetros mais pequenos. Podem ser utilizados diferentes suportes, consoante o tipo de trabalho. Utilização com qualquer dispositivo de visualização A aplicação XT Alignment pode ser executada em praticamente qualquer dispositivo iOS ou Android, ou na unidade de visualização Easy-Laser XT. Possibilidades únicas de documentação A unidade de visualização XT tem uma câmara de 13 MP e, opcionalmente, também pode ser adquirida com uma câmara IR integrada. Isto significa que pode adicionar uma imagem térmica da máquina antes e depois do alinhamento. Na aplicação, pode criar e partilhar facilmente um relatório em PDF com todos os dados de medição e imagens.
