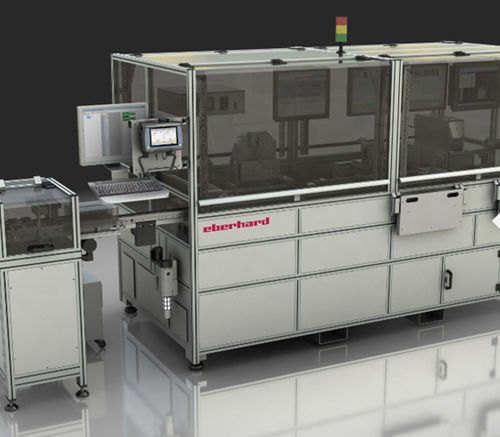

TESTE DO CONECTOR
Quebrando limites: nossos módulos de inspeção detectam cada desvio dos padrões de qualidade definidos da peça. Assim, oferecemos-lhe segurança na produção dos seus produtos finais. Baixa manutenção e facilidade de troca de ferramentas aumentam a eficiência dos custos dos seus processos de produção.
FUNÇÕES
- TESTE DE POSICIONAMENTO DOS PINOS
Inspeção da posição dos pinos em relação a outros pinos e caixa (verificação da circunferência da lavagem / teste de posição real).
Métodos:
Câmara 2D/3D
Inspecção da máscara (mecânica / eléctrica)
laser de linha 3D
- TESTE DO COMPRIMENTO DO PINO
Verificação do comprimento do pino no lado de acasalamento e soldagem do conector.
Métodos:
Câmara 3D
Linha laser (com / sem adaptador)
- TESTES ELÉTRICOS
Teste pin-to-pin para funcionalidade elétrica.
Especificações do teste:
Teste de curto-circuito (1.500 VDC)
Teste de Continuidade (24 VDC)
Verificação de presença de pinos e contatos
- CÓDIGO / VERIFICAÇÃO DE COR DA CAIXA
Verificação da geometria do código e da cor da caixa do conector para maior segurança na produção.
Métodos:
Máscara mecânica (método táctil)
Sensor de visão / sensor de cor (método não-táctil)
OPÇÕES
- MARKING*
Os conectores, cabeçalhos e fichas podem ser marcados, etiquetados ou numerados de acordo com os resultados dos testes, com qualquer um dos dois:
Marcação mecânica
Marcação por jacto de tinta
Marcação a laser (laser de CO2 / laser de estado sólido)
- MODO DE AUTO-VERIFICAÇÃO*
O modo de teste ou o chamado modo dummy permite uma verificação periódica da precisão da máquina. Não é necessário interromper o processo de produção. O teste pode ser feito de forma automática ou semi-automática.
- LIMPEZA*
Nossas máquinas de inspeção podem ser equipadas com estações de limpeza - para uma perfeita limpeza técnica de conectores, cabeçalhos e plugues.
---
