Sistema de oxidação térmico CC® series

de recuperaçãocatalíticopara redução de COV

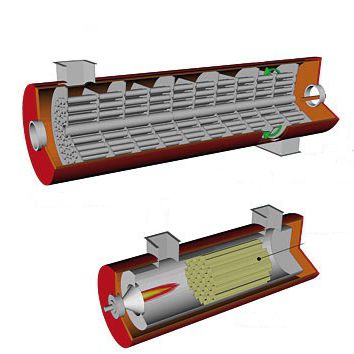

TIPO DE EQUIPAMENTO Sistema de oxidação catalítica V.O.C. (Compostos Orgânicos Voláteis) com recuperação térmica recuperadora. PRINCÍPIO DE FUNCIONAMENTO: A unidade é composta principalmente por um permutador de calor shell e tubo, uma câmara de combustão equipada com um queimador modulante e um leito catalisador de oxidação que trabalha em fase heterogénea. O fluxo gasoso contendo V.O.C. é pré-aquecido passando pelo permutador de calor shell e tubo até uma temperatura próxima de 200 ÷ 270 °C por meio do calor liberado pelos gases de combustão que passam pelo lado shell do mesmo permutador de calor, e depois passa pela câmara de combustão onde o queimador modulante, que é normalmente alimentado com gás natural, fornece a quantidade de energia necessária para atingir e manter constante a temperatura à qual a completa oxidação catalítica de V.O.C. ocorre, 300 ÷ 450 °C, passa através do leito do catalisador, onde ocorre a reação de oxidação catalítica e finalmente libera o calor absorvido, passando pelo lado da casca do trocador de calor, resfriando-se a uma temperatura maior que a de entrada de 150 ÷ 200 °C e é emitido limpo para a atmosfera. O tempo de permanência do fluxo gasoso na câmara de combustão entre 0,3 e 0,4 s a uma temperatura entre 300 ÷ 450 °C, segundo a composição química C.O.V., garante a oxidação catalítica completa dos compostos orgânicos com oxigénio para formar dióxido de carbono e água, com uma eficiência até 99,9% e um nível de emissão contínua inferior a 50 mg/Nm3 de T.O.C. (Total Organic Carbon).
