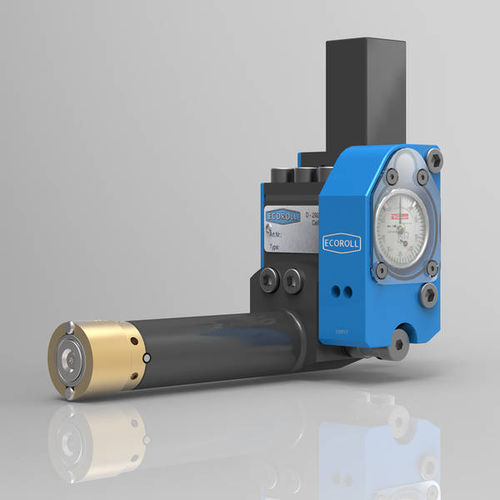

Ferramenta de brunir externa min. Ø 32 mm, max. 3000 N, max. 0.2 μm | EGI5-32-AI

interna

O rolo novo de ECOROLL que dá polimento na ferramenta EGI5-32-AI é um desenvolvimento avançado do tipo bem sucedido EGI5-32 da ferramenta. Em contraste com o EGI5-32, que é somente apropriado para fazer à máquina interno, os rolos no tipo EGI5-32-AI da nova ferramenta são posicionados oposto a se na cabeça de polimento, que permite as superfícies internas e externas a ser processadas e elimina a necessidade de mudar ferramentas. O EGI5-32-AI é baseado no princípio conhecido usado no único rolo mecânico que dá polimento em ferramentas: a máquina fornece a força do rolamento exigida processando, que é transferido da máquina à pata da ferramenta, então às molas de lâmina e sobre à cabeça do rolo. O arranjo da mola tem uma curva característica progressiva e as funções sem o jogo ou a fricção compensar a maioria de tolerâncias do workpiece e para fazer à máquina erros de posicionamento ao manter uma força de rolamento virtualmente constante. O EGI5-AI-32 é apropriado para o uso em máquinas convencionais ou do CNC processar todo o workpiece do metal até uma força elástica do ² de 1400/mm e a dureza do máximo do ≤ 42 de HRC. Dependendo da matéria- prima básica e dos processos pre-fazendo à máquina, o EGI5-32-AI pode conseguir as qualidades de superfície do Rz < 1 μm (μm do ≤ 0.2 do Ra). As superfícies internas cilíndricas que começam de Ø 32 milímetros, no padrão com um comprimento de processamento máximo de 80 milímetros podem ser feitas à máquina. O rolamento força até 3000 que N é possível com uma velocidade circunferencial máxima de 150 m/min e uma alimentação máxima de 0.3 mm/rev. Devido a seu projeto compacto, o EGI5-32-AI pode ser usado para uma grande variedade de tarefas. Outras características impressionantes incluem seu baixo custo, ciclos de processamento do short e a eliminação de comutações demoradas e de outras tarefas auxiliares.
