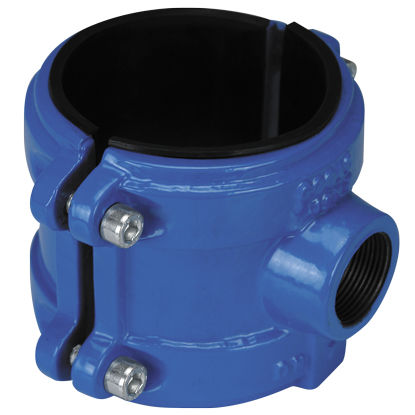

Conexão hidráulica TOF /C series

com roscaem aço galvanizadofêmea

LIMITES OPERACIONAIS: PN16, temperatura 80°C, para água potável. CAMPO DE APLICAÇÃO: Para ramais de distribuição de água, tubos em redes de abastecimento de água, utilizados em tubos de polipropileno e PVC, PN10 e 16. RANGE: - Produção standard: parafusos e porcas de aço galvanizado. DADOS TÉCNICOS: - Pressão de operação 16bar e pressão de teste 25bar para tubulações de abastecimento de água potável. - Meia-corpos em ferro fundido dúctil, revestidos com pó epóxi não tóxico (em conformidade com o DM 174/04). - Rosca fêmea GAS UNI ISO 228/1. - Parafusos de cabeça sextavada galvanizada. - Vedação entre meio corpo e tubo, colado na sela, em borracha nitrílica NBR e não tóxica (cumprindo com o DM 174/04). CARACTERÍSTICAS PRINCIPAIS: Selo de confiança A junta de vedação entre o meio corpo e a tubagem é posicionada e colada no seu assento. Em conformidade com a superfície do tubo Os dois meios-corpos de ferro fundido garantem uma acção de vedação superior também em condutas irregulares, mesmo quando ovaladas. A sua superfície de suporte permite uma vedação superior de longa duração. INSTALAÇÃO - Posicionar os dois meios cilindros no tubo de polietileno, mantendo-os à mesma distância. - Insira os parafusos tendo em atenção que as cabeças estão alojadas na respectiva caixa na secção da argola inferior. Coloque as lavagens nos parafusos e depois as porcas hexagonais, que podem ser de auto-travamento ou normais. - Aperte parcialmente as quatro porcas à mão, mantendo os dois meios-cilindros à mesma distância. - Aperte as porcas em sequência cruzada usando a chave correspondente, até que os dois meios-corpos de ferro fundido estejam travados. Esta operação deve ser gradual e regular. Torque recomendado: 25-30 Nm. - Para completar a operação, conectar uma conexão ou uma válvula on-off na rosca.
