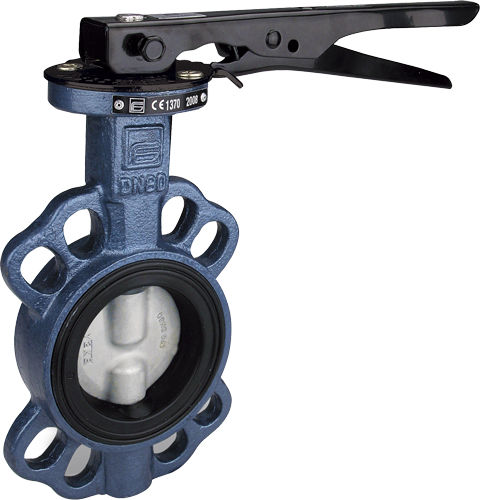

Válvula borboleta ATLANTIS series

manualpara gásflangeada

PRINCIPAIS CARACTERÍSTICAS PADRÃO: CONSTRUÇÃO: - ESPECIFICAÇÕES GERAIS: BS PT 593 - (BS 5155) - MSS SP67 - API 609. - DIÂMETROS: DN40 - DN600. - LIGAÇÃO COM FLANGES UNI EN 1092: PN6 - PN10 - PN16 DN40 - DN300 PN10 DN350 - DN600. - CONEXÃO COM FLANGES ANSI 150: DN40 - DN300. - PRESSÃO MÁXIMA DE TRABALHO: PN16 DN40 - DN300 (para fluidos) PN16 DN40 - DN200 (para gás) PN10 DN350 - DN600 (para fluidos) PN10 DN250 - DN600 (para gás) - LIMITES DE TEMPERATURA COM ASSENTOS DE VEDAÇÃO DENTRO: EPDM -20°C / +110°C para fluidos NBR -20°C / +90°C para fluidos NBR -20°C / +60°C para gás - FACE A FACE EM CONFORMIDADE COM AS DIMENSÕES: UNI EN 558 - ISO5752 - MSS SP67 - API609 - DIN3202/3-K1. - TOP FLANGE: perfuração ISO5211. - DISPOSITIVO DE OPERAÇÃO alavanca DN40 - DN200, engrenagem DN250 - DN600. - ALAVANCA DE BLOQUEIO: DN40 - DN200. - Testado para vácuo a 900mbar. - revestimento de poliuretano. - NB: para compatibilidade de materiais, por favor verifique a tabela com a resistência à corrosão no final do catálogo. OPÇÕES ESPECIAIS: - Redutor com operação manual também para DN pequeno. A PEDIDO: - Kit para converter de uma válvula manual para uma válvula accionada. - Para outros pedidos especiais, consulte o nosso serviço técnico/comercial.
