Placa de torno de indexação MD series
automáticacom 2 castanhaspara usinagem

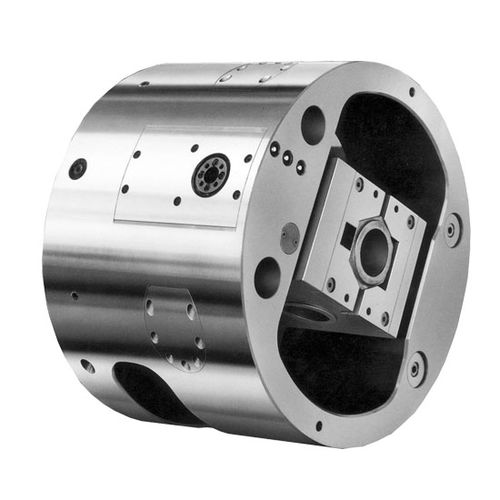

Placa de torno de indexação - MD series - Effecto Group S.p.A. - automática / com 2 castanhas / para usinagem
Placa de torno de indexação - MD series - Effecto Group S.p.A. - automática / com 2 castanhas / para usinagem
Placa de torno de indexação - MD series - Effecto Group S.p.A. - automática / com 2 castanhas / para usinagem - imagem - 2
Placa de torno de indexação - MD series - Effecto Group S.p.A. - automática / com 2 castanhas / para usinagem - imagem - 3
Guardar nos favoritos
Comparar


Características

Tipo
automática
Número de castanhas
com 2 castanhas
Outras características
para usinagem, em aço, hidráulica, de alta precisão, de indexação
Diâmetro externo

MÍN: 160 mm
(6 in)

MÁX: 550 mm
(22 in)

Descrição

MD é um mandril de indexação automática com fixação e indexação hidráulicas. Não é auto-centrante. VANTAGENS - fabricado em aço UNI18NiCrMo5 especial de alta resistência, temperado e cementado 60HRC, para manter um elevado grau de precisão, fiabilidade e qualidade - movimento de indexação (patente tecnomors) simples e fiável com apenas um pistão que trabalha em rotação e em posição de aperto. Precisão de indexação ± 1' - sistema de guia de fixação e do mecanismo de indexação. Este sistema utiliza 2 rolamentos sólidos de rolos rectos pré-carregados radialmente e 1 rolamento axial - vedações contra a contaminação por líquido de refrigeração, aparas ou poeiras - precisão constante e duradoura - fácil instalação na máquina - o mandril está ligado ao colector de óleo rotativo traseiro graças ao tubo de encaixe. Este sistema de tubos é fornecido com embraiagens em aço temperado para rectificação - sistema de compensação da força centrífuga para as peças susceptíveis de deformação para obter um melhor desempenho produtivo - dispositivo de controlo de indexação - um bom nível de automação do sistema cresce com a utilização de um robot para carregar e descarregar as peças - o processo de indexação é possível também em posição de rotação para permitir uma passagem rápida da posição de indexação. A velocidade de rotação não deve estar na potência máxima - A indexação demora, com controlo de posição, cerca de 2-4 segundos por 90°, dependendo do tamanho do mandril - sistema hidráulico muito simples baseado em 2 orifícios do mecanismo de indexação, 2 orifícios dos pistões de aperto e 1 dreno do colector - o pistão de aperto da bucha está ligado a um dispositivo de segurança e mantém o trabalho firmemente preso nas maxilas, mesmo em caso de perda total de pressão

---

Catálogos

MD_MDE
MD_MDE
52 Páginas
