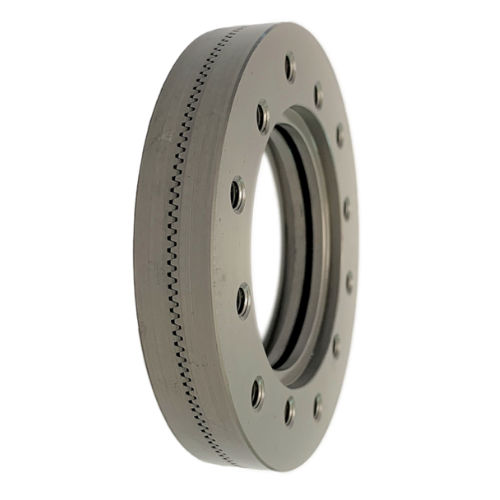

Acoplamento Hirth

para eixo de transmissão

Desenhe a sua própria embraiagem com o nosso acoplamento Hirth Os discos dentados - Acoplamento Hirth são usados para conectar duas partes de um eixo e são caracterizados por dentes cônicos que são acoplados um ao outro nas faces finais de cada meio eixo. As juntas hirth consistem em dentes radiais formados por ranhuras fresadas ou retificadas na face final de um eixo cilíndrico. Os dentes se enredam em torno de um anel, já que a capacidade de torção dos dentes aumenta com seu diâmetro. Este anel é disposto de forma a estar no diâmetro máximo possível para o espaço disponível. O centro de um eixo não é serrilhado, pois isso adicionaria pouco torque ao acoplamento e os dentes cada vez mais estreitos não seriam práticos para o corte. O acoplamento dos Discos Dentados - Acoplamento Hirth é definido pelo número de dentes, o diâmetro externo do elemento cilíndrico, o ângulo inferior das ranhuras (em relação ao eixo do elemento cilíndrico) e a sua profundidade. As uniões Hirth são projetadas como pares de acoplamento e, ao contrário das estrias, não existe um sistema de dimensionamento padronizado para elas. Usando dois discos de embreagem da nossa embreagem pneumática NE-CD, você pode projetar sua própria embreagem simples e barata. Cada disco pode alojar dois rolamentos que garantem um bom alinhamento entre os dois discos, um factor muito importante neste tipo de mecanismo. Além disso, um conjunto de discos posicionais pode ser obtido quando é necessário manter um sincronismo entre os dois discos.
