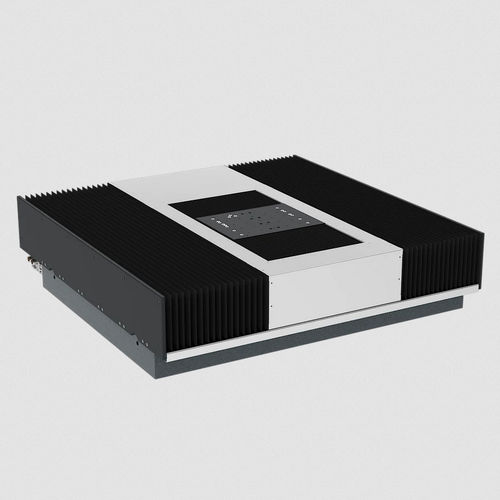

Mesa de coordenadas XY EZ-0117 series

com motor linearde 2 eixoscom mancais aerostáticos

Na conceção do XY Stage EZ-0117, foi dada especial ênfase a um design consciente dos custos combinado com requisitos de elevada precisão. Os degraus para os rolamentos de ar são cobertos com foles para evitar a entrada de partículas, tornando o EZ-0117 particularmente adequado para aplicações carregadas de partículas. Apesar de estar equipado com foles, é alcançado um elevado nível de precisão de posicionamento. Os motores síncronos com núcleo de ferro permitem uma aceleração de até 10 m/s2 e uma velocidade de deslocação de até 1 m/s. A base da máquina é feita de granito. Uma placa de interface é fornecida no lado da mesa cruzada para a transmissão de energia, sinais e meios. Ambos os eixos podem ser alimentados separadamente com energia eléctrica e pneumática. A posição final é detectada por sensores indutivos. A fase XY está disponível em 2 tamanhos, com uma gama de deslocação de 250 x 450 mm ou 250 x 800 mm. Outras dimensões ou extensões do sistema de dois eixos são possíveis mediante pedido.
